三維CAM編程過程中，經常會遇到需在零件表面（曲面）上刻字的情況。很多專業的三維CAD/CAM軟件雖然功能強大，但是在曲面上刻字操作繁瑣。
現在，工程師使用先進的三維設計軟件中望3D，就可快速地實現在零件表面（曲面）刻字了，操作也非常簡便：
  第一步：

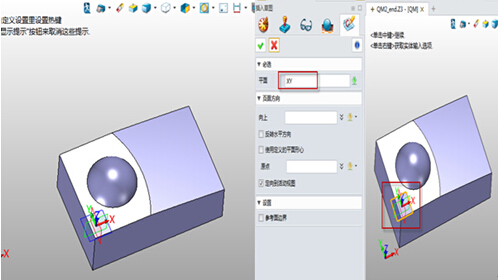

  在三維模型上寫出要雕刻的文字，然后點擊“插入草圖”，選擇“XY平面”（圖1）進入草圖界面。
圖1

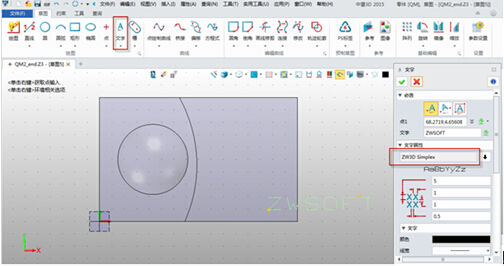

  點擊“文字”輸入文字，選擇對應的文字屬性后點擊“確定”，如下圖2所示。
圖2

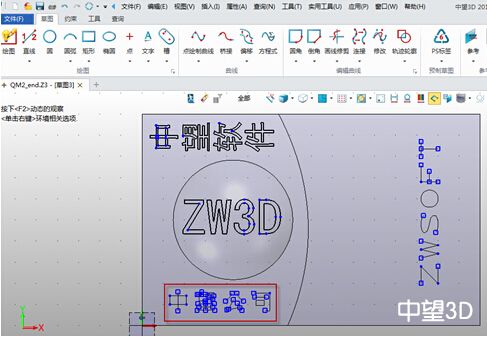

  使用同樣的命令，繼續輸入其它文字（圖3），其中漢字的單線字需從中望CAD導入，完成后退出草圖。
圖3
  第二步：

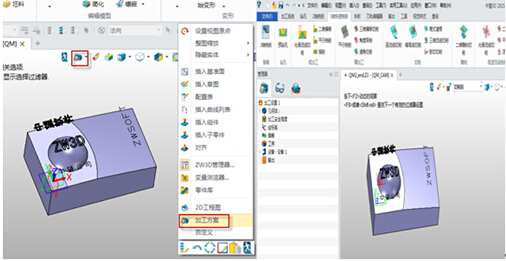

  進入加工環境，直接選擇”加工方案”或點擊右鍵菜單選擇”加工方案”，如下圖4所示。
圖4
  第三步：
  進入選擇“曲面雕刻”命令（圖5），進行參數設置。
圖5

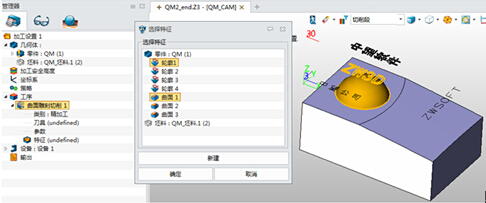

  選擇要加工的特征，依次選擇“輪廓”和“曲面”（圖6），完成后確定。
圖6

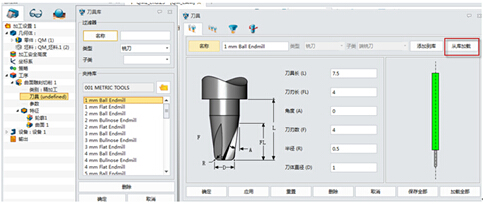

  再選擇加工刀具，直接從中望3D刀具庫中選擇D1的球刀，如下圖7所示：
圖7

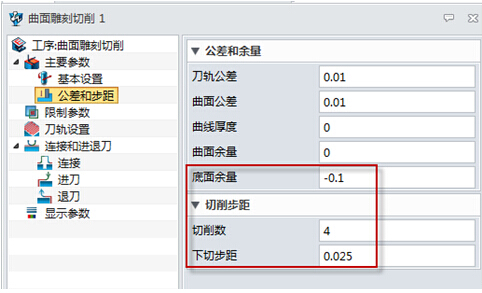

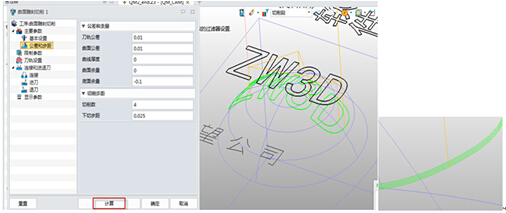

  設置加工深度-0.1,切削數4，下刀量0.025（圖8），其它參數默認即可，選擇完成點擊“計算”，刀軌就完成了，如下圖9所示：
圖8
圖9

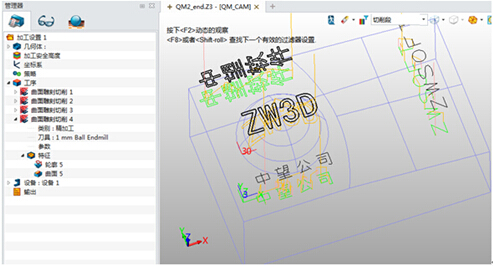

  用相同的方法設置其它刻字的參數（圖10）。
圖10
  第四步：

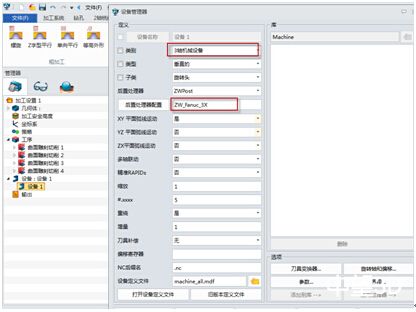

  輸出G代碼，先選擇“3軸設備”對應的后處理“ZWPOST”（圖11）后確定。
圖11

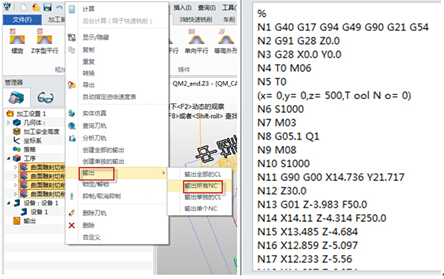

  最后，選擇要輸出的刀軌（如下圖12所示），G代碼就完成了。
圖12
  通過以上4個步驟，工程師就能夠加工出符合要求的曲面刻字效果了。中望3D易學易用，而且在實際加工中智能高效。
