拉伸是所有三維CAD建模軟件最通用最基本的工具之一，一些簡單零部件的建模通過拉伸的命令就能夠滿足設計要求。但是同樣的一個拉伸命令，由于不同的三維CAD設計者使用習慣或者設計經驗的差異，設計結果往往會有所不同。

相信大部分CAD設計人員會遇到這樣一個問題：拉伸特征如何與之前的實體進行無縫對接？針對這個問題，我們結合圖例說明下，也就是拉伸后，如何消除掉下圖圖示中紅色箭頭位置的實體，只保留上半部分？那么這就得好好說一說“拉伸到曲面”這個命令了。

圖/ 三維CAD/CAM中拉伸特征與實體無縫對接的圖示

拉伸到曲面是集造型和建模于一體，且比較高效和實用的命令，只要操作得當，能達到事半功倍的效果，尤其是當設計進行到一半的時候，曲面之間的聯系越來越復雜，如果新建一個拉伸特征，能夠和外觀的G3曲面進行無縫對接，這樣的效果，對于設計者來說是非常棒的。

那么三維CAD設計軟件中的拉伸命令，一般是如何實現設計效果的呢？

目前，一些常見的三維CAD設計軟件的拉伸命令基本都大同小異，只局限于拉伸特征的實現，至于拉伸特征的后處理卻沒辦法一步到位，操作起來比較繁瑣。這對于初學者或者設計經驗不足的工程師來說，會容易導致遺漏很多特征的細節設計，從而使用于開模的圖檔出現一些致命的錯誤，釀成無法估量的損失。比如RIB的拔模，這看上去似乎只是個小問題，但是一旦遺漏，就可能導致模具產品無法出模。

中望3D與其他三維CAD設計軟件不同，在2015版中，對拉伸命令進行了很大的改進和突破：即把拉伸到面的命令進行整合，只保留一個功能鍵，去除不必要的子菜單，并且將拉伸后的設計處理集成在一起，便于設計者實時進行調整，一步到位，既能對設計者起到提醒的作用，又簡化了模型樹，有效地提高了設計者的工作效率。

下面為大家介紹下中望3D的拉伸界面的情況。

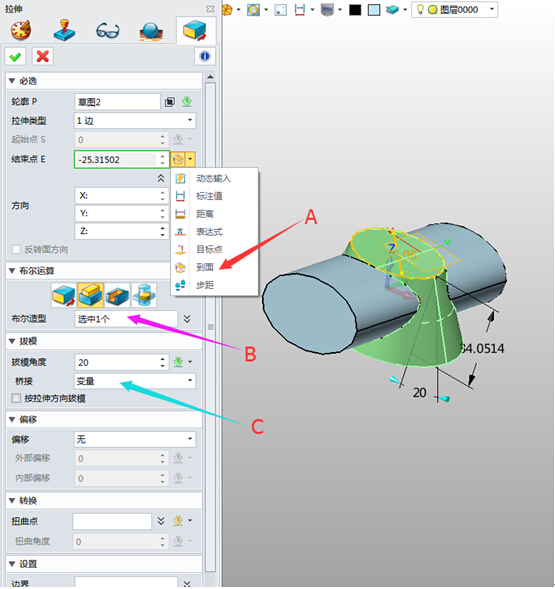

如下圖所示，箭頭所示位置是設計工作中常用的一些命令，其中標識A、B、C以及其他相關命令說明如下：

圖/ 中望3D的拉伸界面

標識A：右側的下拉子菜單是實現拉伸到下一個目標的命令，其中“到面”可以實現拉伸到曲面的效果，與其他三維CAD設計軟件不同的是，其他設計軟件，需要再另外進行其他操作，而中望3D則只要指定目標面即可達到同樣的設計效果。

標識B：這里可以將當前的拉伸特征進行加、減、交等“布爾運算”，也可在做某些拉伸特征時，根據需要選擇部分已有特征進行“布爾運算”。

標識C：對當前的拉伸特征進行“拔模”設計，可通過“變量”進行設置，也可以用鼠標進行拖動。

“方向”命令欄還可以對當前的拉伸特征進行繞X/Y/Z軸旋轉。

“偏移”命令欄，在現有輪廓的基礎上，產生一定厚度偏移進行拉伸形成實體，內部的子菜單可根據設計的需要進行選擇。

綜上所述，中望3D的拉伸命令集拔模、扭曲、偏移等功能于一體，突破了目前市面上一些常見三維CAD設計軟件命令單一的現狀，工程師通過對拉伸命令的靈活運用，可令產品設計達到意想不到的效果。
