企業進行產品設計的時候，往往需要使用三維CAD軟件進行建模，來構建產品的造型，再進行一些細節的調整、打磨。因此，CAD軟件的建模效果，對產品的造型有著重要的影響。從設計角度出發，優質產品的美觀度，實用度都對設計有較高要求，而從產品生產的角度來看，優質的產品，在生產過程中能最大化地利用上所有的材料。

當前，市面上各種三維CAD設計軟件，在建模方面都有自己的特點，而常見的，主要有曲線建模、實體建模、混合建模這三種。其中，混合建模相對曲面建模和實體建模來說，是一個較新的概念。盡管每個軟件對混合建模都有不同的解釋，但筆者相信很多使用三維CAD設計軟件的工程師，對這個概念還是比較清晰的。下面我們通過簡單的對比，還有一些圖例，來說明下混合建模跟另外兩種傳統的建模方式之間的區別。

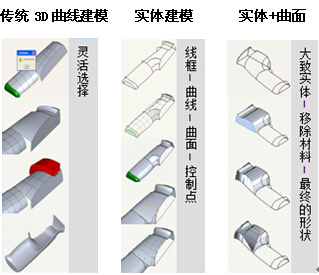

圖1 傳統建模與混合建模的區別

從上圖可以看出，工程師在做產品設計的時候，要么先做線框，然后再設計面，這樣一步步來完成整個產品的設計；或者選擇直接通過實體的加減運算，來完成產品的設計。然而，現在消費者對產品外型的要求越來越高，企業為了占領市場，也會越來越注重產品的外型設計效果，而僅通過傳統的設計方法，已經無法很好地去滿足設計需求了。因此，混合建模的出現，則能讓設計工程師在設計過程中獲得更多設計的靈活體驗，也補足了單純的曲線建?；蛘邔?shí)體建模的不足，從而設計出更好的產品。

下圖是一個簡單的混合建模操作效果圖，通過面與實體的修剪操作，從而更靈活、高效地獲得造型效果。

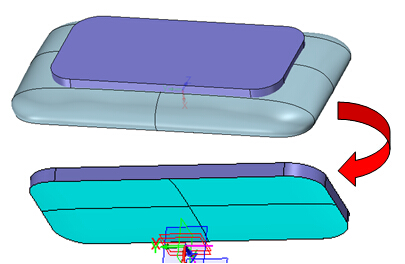

圖2 面與實體操作后的效果

中望3D作為一款專業高效的國產三維CAD設計軟件，具有強大的混合建模功能。接下來，筆者將為大家介紹中望3D豐富的造型及曲面功能，是如何幫助設計工程師完成日益復雜的外型設計的。

首先，我們來看看中望3D混合建模方面，有哪些相關功能。

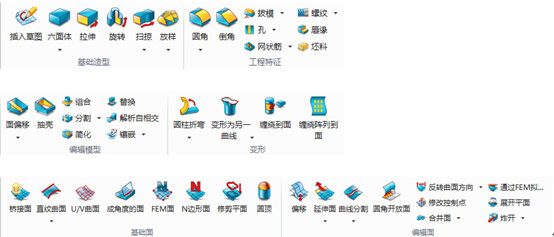

圖3 中望3D混合建模的相關功能界面

通過上圖所示的這些功能，可以實現：

1、線框-面-產品的設計方法

2、實體建模

3、混合建模

下面，我們結合簡單的實例，重點來看看混合建模方面的功能效果。

【設計需求】：如下圖所示，需要在后保險杠上做個車牌安裝位；

圖4 需設計車牌安裝位的后保險杠

【常規設計】：一般要通過“面”功能來做出車牌的安裝位（如下圖），然后使用“面修剪”或者“合并”等功能，把車牌和后保險杠這兩個面組合在一起。這種方法操作步驟繁多，且實際操作起來，效果也不夠直觀，影響設計工程師的工作效率。

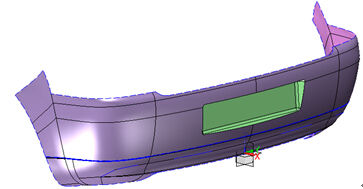

圖5 車牌安裝位                                  圖6 組合后的后保險桿

【中望3D解決方案】：通過實體與曲面做布爾運算，即可直接生成車牌安裝位。具體操作時，只需要?jiǎng)?chuàng)建好后保險杠曲面和車牌安裝位實體，然后點擊造型模塊下的組合功能（即下圖紅框中圖標），進行曲面和實體的布爾運算，即可直接生成車牌安裝位的效果，一鍵即可到位。

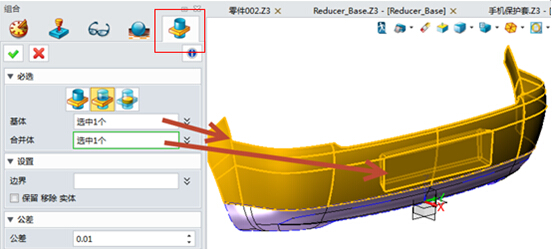

圖7一鍵到位，中望3D混合建模操作界面

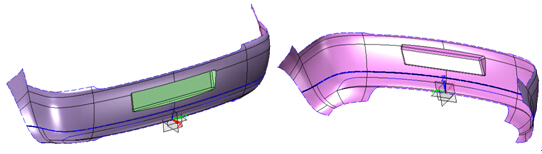

圖8 生成車牌安裝位后的效果圖

中望3D可以高效地實現曲面對實體的修剪，也可以使用實體對曲面進行布爾運算來達到我們所需要的，更高的設計要求，與此同時，混合建模的相關功能，還能夠設計工程師更加直觀、高效地去完成各種造型設計。
