在日常生活中，我們購買的各種產品中，附有的說明書內容中都會有產品分解圖（如下圖1所示），用于引導用戶進行裝配，或者幫助用戶了解產品組裝結構。這種立體、清晰、直觀的分解圖，工程師稱之為“爆炸圖”，主要是用于表達零件之間裝配關系的說明。而隨著行業運作精細化發展的需要，爆炸圖不僅僅是用在日常用品、工業產品的裝配使用說明中，還越來越廣泛地被應用于機械制造中。這能使加工操作人員對操作需求一目了然，而不再需要像以前一樣花大量時間來看清楚個裝配圖，從而提高了工作效率。

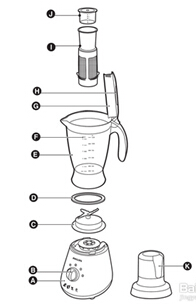

圖/ 產品分解圖

目前，這種爆炸圖是可以通過三維CAD設計軟件功能操作來實現的，并不需要工程師另外去畫圖設計。下面我們通過實例，向大家介紹下中望3D在爆炸圖的方面的相關功能。

中望3D2015SP版支持自定義和自動炸開兩種操作，方便工程師在創建爆炸視

首先，使用中望3D完成產品的設計及裝配，或者使用中望3D直接導入使用其它軟件創建的裝配模型。

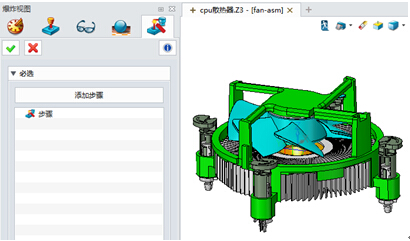

圖1 產品導入

有了模型后就可以開始創建爆炸視圖，具體操作步驟如下：

第一步：點擊爆炸視圖圖標后出現下面對話框

圖2 爆炸視圖操作對話框

第二步：點擊對話框中的“添加步驟”，進入移動對話框，選擇要移動的零件做位移或者旋轉操作

圖3 移動對話框

第三步：移動完成后點確認退出，再點“添加步驟”，重復操作，直到把各零件移動到相應的位置，最后完成分拆，如圖4-圖6所示

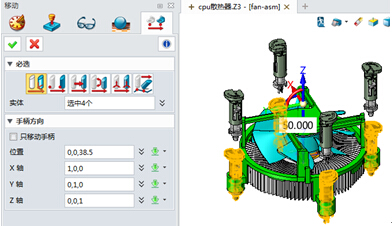

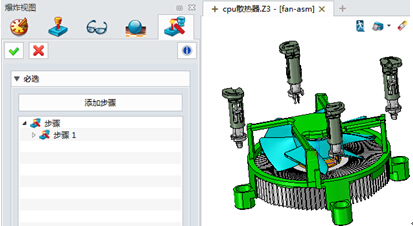

圖4 移動零件

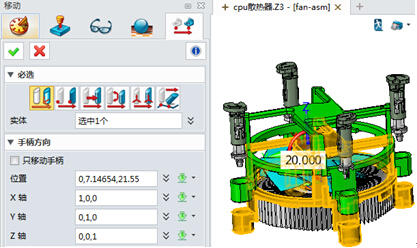

圖5 移動零件

圖6 分拆完成

第四步：完成組件分拆后，還可以通過動畫來展示分拆及組裝過程

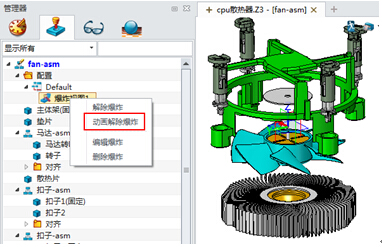

圖7 動畫解除爆炸選擇界面

第五步：工程師可以根據需要，點擊“爆炸視頻”功能，把需要輸出的爆炸視圖輸出為AVI格式的視頻。

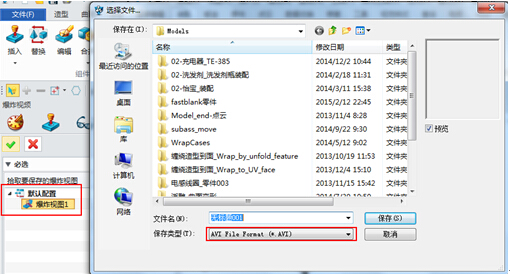

圖8選擇要輸出的爆炸視圖輸出為爆炸視頻

以上介紹的即是自定義爆炸視圖的相關操作步驟。當然，工程師也可以通過自動爆炸功能來添加爆炸視圖。

只需要點擊“由自動爆炸添加”，根據需要指定炸開距離，即可自動生成爆炸視圖，具體操作可參考圖9-圖11。

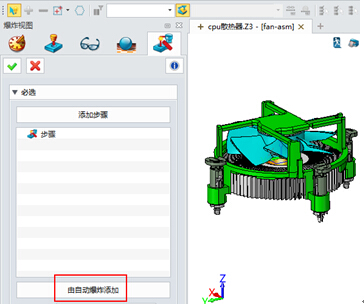

圖9 自動爆炸添加

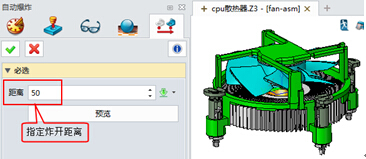

圖10 指定炸開距離

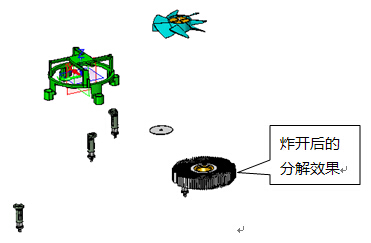

圖11 炸開后的分解效果

通過以上自定義和自動炸開這兩種方式，工程師們都能高效便捷地獲得爆炸視圖，以便在出工程圖的時候，根據需要進行爆炸視圖的調用。

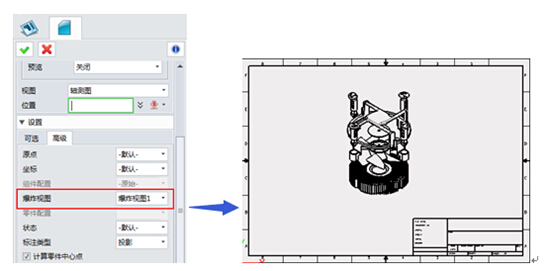

圖12 出工程圖時調用爆炸視圖

借助中望3D的爆炸視圖功能，工程師們可以更加快捷高效地把產品裝配的思路和效果，通過工程圖或者AVI視頻，向用戶或者下游環節的對接人員進行直觀、清晰、生動的展示。

三維CAD/CAM軟件中望3D 2015 SP版已于9月22日發布，SP版全面優化升級，整體性能更穩定，設計效率更高。更多詳情，歡迎訪問中望3D官方網站：www.zw3d.com.cn
