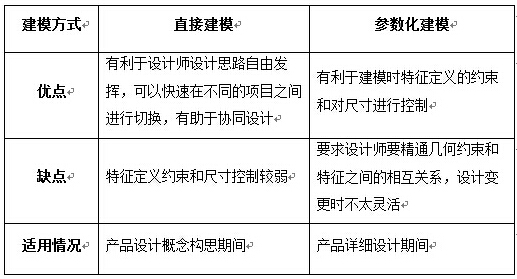

目前，越來越多的設計師選擇采用三維CAD軟件的建模功能來進行產品設計，最常用的建模方式有參數化建模和直接建模兩種。如下表，這兩種建模方式各有特點，設計師應根據設計內容的需要靈活選擇最優的方式。

從上面的表格可以看出，設計師在產品設計構思環節采用直接建模的方式，更有利于思路的自由發揮，能更快速、直觀地獲得產品設計的效果，從而幫助提升三維CAD設計效率。以下結合實例，向大家介紹三維CAD/CAM軟件中望3D的直接建模功能，以及設計師如通過直接建模方式快速將產品的設計構思轉化成直觀的效果圖。

某通訊電子產品公司需要對新創意進行快速設計，圖1中的路由器的產品效果圖，下面我們將通過中望3D簡單的操作步驟來看看這個路由器是如何通過直接建模設計出來的（本文僅介紹產品設計思路，對具體操作將不作詳細解析，如需了解具體操作，可參考教程文章：【三維CAD/CAM高級教程：如何使用中望3D設計路由器】http://www.zw3d.com.cn/service/source/list-65/article-349-1.html）。



圖1 路由器效果圖



第一步：設計主體部分

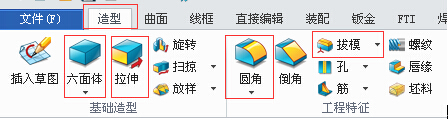

直接運用中望3D中“造型”模塊的“六面體”、“拔模”、“拉伸”、“圓角”這幾項功能（功能鍵界面如見圖2），直接完成主體部分的設計，而不用設置繁瑣的參數，設計非常高效（圖3-圖5）



圖2 造型模塊部分功能鍵界面

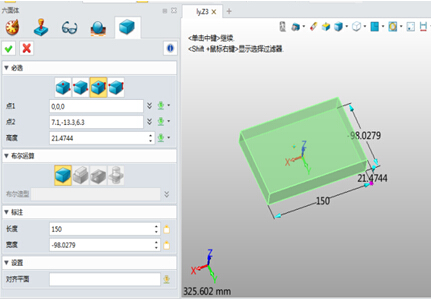

圖3 創建六面體

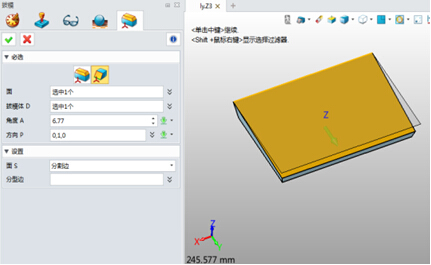

圖4 進行拔模操作

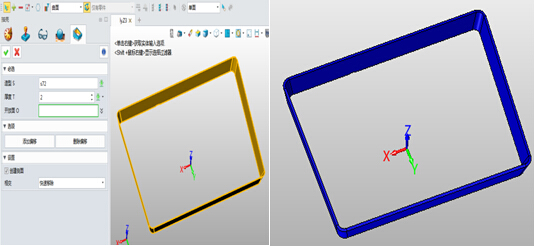

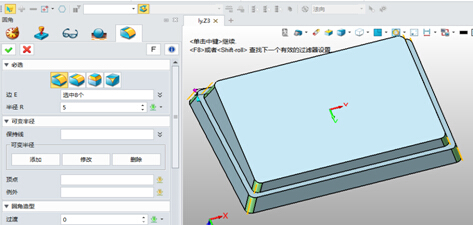

圖5 進行圓角操作



第二步：設計上蓋部分

使用“曲面”模塊中的“刪除環”和“造型”模塊中的“分割”功能進行提取分割（圖6-圖8），這樣就可以不用擔心特征相關聯無法操作的情況，對于設計師來說，可以讓其設計思路更加自由。

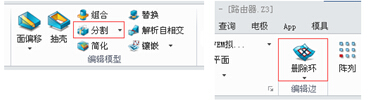

圖6 “刪除環”、“分割”功能鍵操作界面

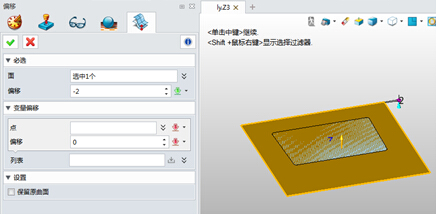

圖7 進行偏移操作





圖8 完成上蓋部分設計

第三步：設計細節特征

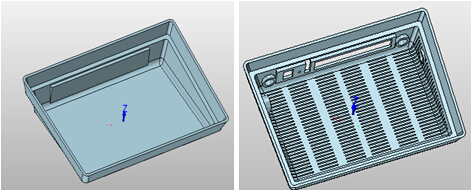

使用“造型”模塊中的“抽殼”、“拉伸”、“陣列”命令，可以快速完成散熱孔和接線孔的設計（圖9），不需要去另外設置繁瑣的參數和幾何約束。





圖9 完成細節特征的設計



第四步：設計邊框和天線

使用“造型”模塊中的“復制”、“抽殼”、“拉伸”、“圓角”命令，可以輕松、直觀地完成路由器邊框和天線的設計（圖10、圖11）。

圖10 完成路由器邊框設計

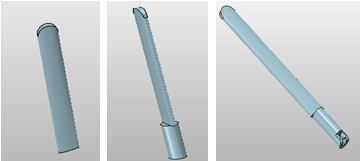

圖11 完成路由器天線設計



第五步：組裝

通過“造型”模塊中的“移動”命令，即可直觀地對天線進行快捷的組裝，最終完成路由器整體產品的設計（圖12）。





圖12 路由器組裝效果



從以上操作我們可以看出，中望3D的直接建模靈活便捷，幫助設計師快速地將產品設計創意體現出來，給予設計師更多的創意發揮空間，有效提高設計效率。除此之外，中望3D還支持參數化建模，設計師可以根據工作需要進行操作，無論是產品創意設計階段，還是產品詳細設計的階段，中望3D都能很好地提供實用高效的解決方案，讓設計師輕松快速地完成三維CAD設計工作。

最新的三維CAD/CAM軟件中望3D 2015 SP版已于9月22日發布，用戶可訪問中望3D官方網站：www.zw3d.com.cn免費下載。
