記得小學上二年級數學課的時候，老師教導我們學會使用算盤，一顆一顆的小珠子在盤架上被撥得打轉兒，覺得可好玩了，但是到了現在，算盤在課堂上逐漸被計算器給取代了，它似乎更多的存在我們的回憶里。不過隨著3D打印課程越來越多的走進到各個校園，算盤不再是記憶，現在我們可用3DOne進行三維建模并3D打印出來，自己動手便能將它從回憶中撈出來，可愛而又創意十足的小算盤輕輕松松就能呈現在我們眼前，還不快點動起你的雙手跟著我們的步驟制作一個？

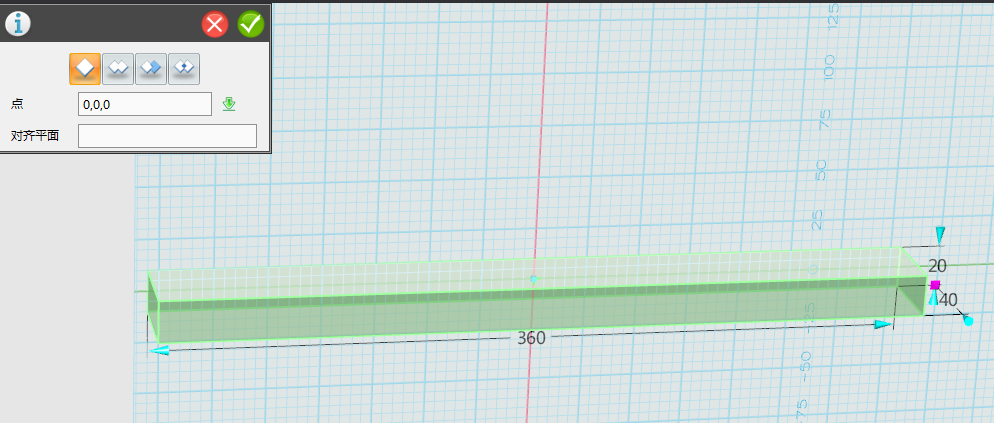

1．選擇點擊“基本實體”blob.png 中的“六面體”blob.png ，中心點輸入0.0.0.勾選確認，如圖所示：

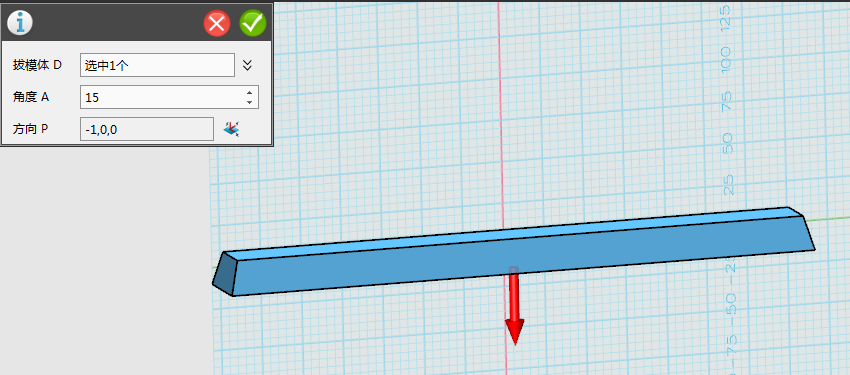

2. 選擇點擊“特征造型”blob.png 中“拔?！?img src="http://www.theweddingtailors.com/uploadfile/content/2016/03/56eb98f0b2bb6.png" title="blob.png" alt="blob.png"/>  ，拔模體 選擇下表面，方向選擇Z軸，角度輸入15，勾選確認，如圖所示：

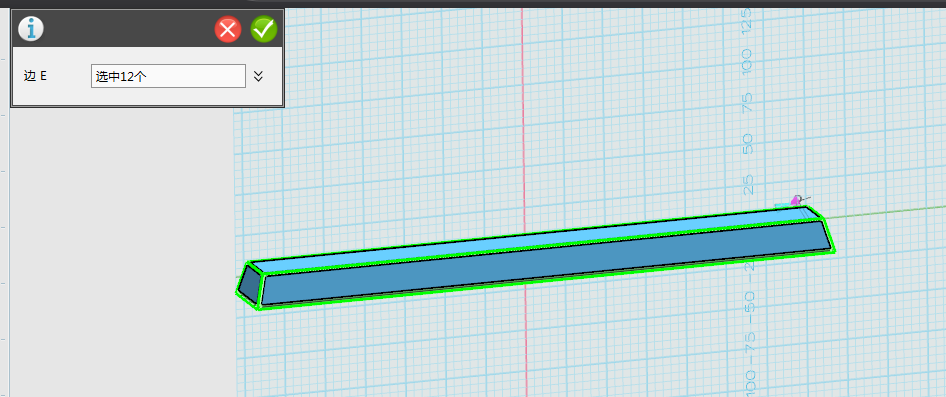

3. 選擇點擊“特征造型”blob.png 中的“圓角”blob.png ，對步驟2的拔模體，圓角，半徑“2”，勾選確認。

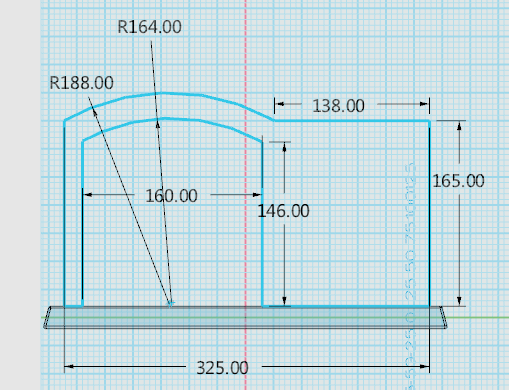

   4. 選擇點擊“草圖繪制”blob.png ，進入草圖，繪制如下草圖，完成后，點擊上面的“ blob.png”退出草圖。

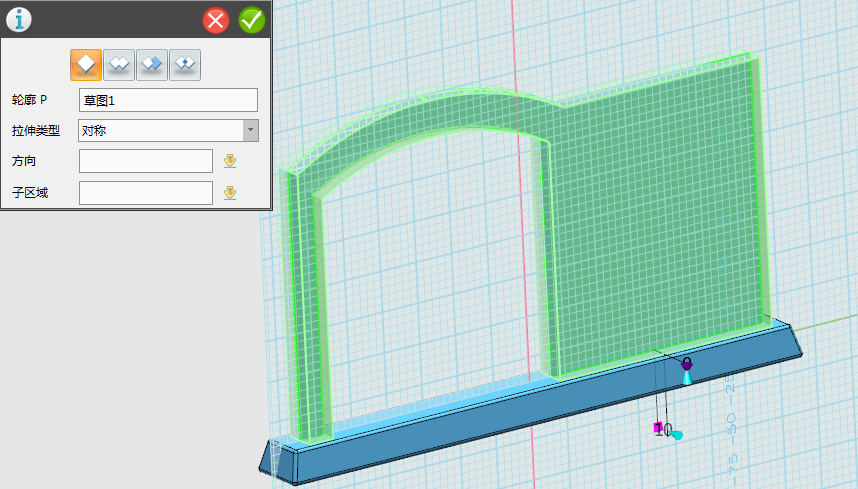

5. 選擇點擊“特征造型”blob.png 中“拉伸”blob.png ，將步驟4中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“10”，勾選確認，如圖所示：

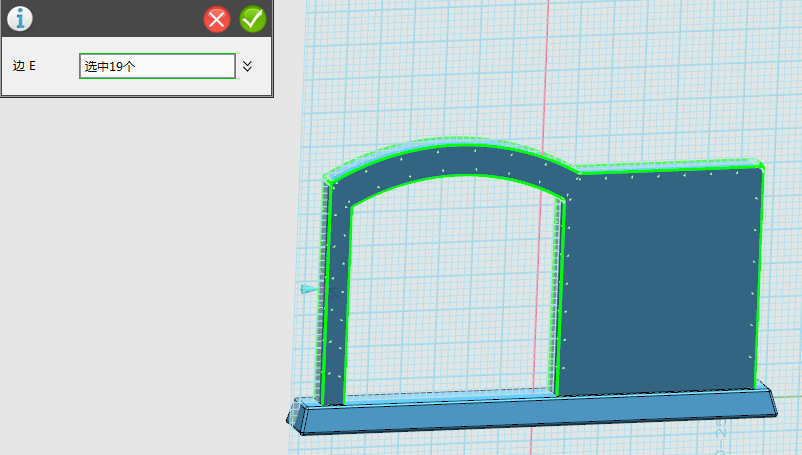

6. 選擇點擊“特征造型”blob.png 中的“圓角”blob.png ，對步驟5的拉伸體，圓角，半徑“2”，勾選確認。

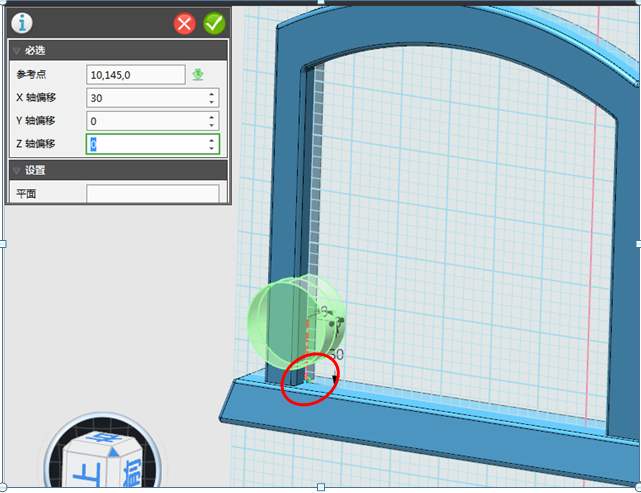

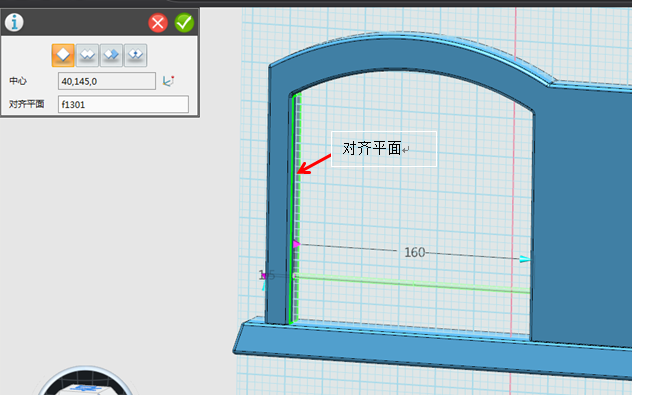

7. 選擇點擊“基本實體”blob.png 中的“圓柱”blob.png ，中心位置的選擇，單擊鼠標右鍵，在彈出的菜單中選擇“偏移”，再左下角的邊線的中點，如圖所示圈內的線，輸入X軸偏移值30，勾選確認然后選擇“對齊平面”，選擇內側面平面，如圖“箭頭”所示，并輸入圓柱的半徑“1.5”和高度“160”，勾選確認。

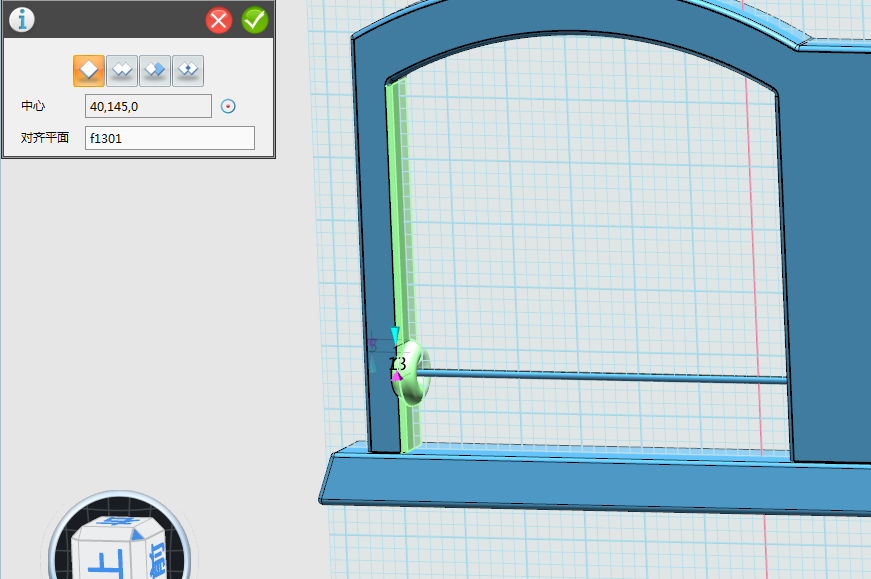

8. 選擇點擊“基本實體”blob.png 中的“圓環體”blob.png ，中心位置的選擇，單擊鼠標右鍵，在彈出的菜單中選擇“曲率中心”，選擇步驟7的圓柱體邊線，勾選確認然后選擇“對齊平面”，選擇內側面平面（同步驟7），如圖“箭頭”所示，并輸入圓環體的半徑“5”和“13”，勾選確認。

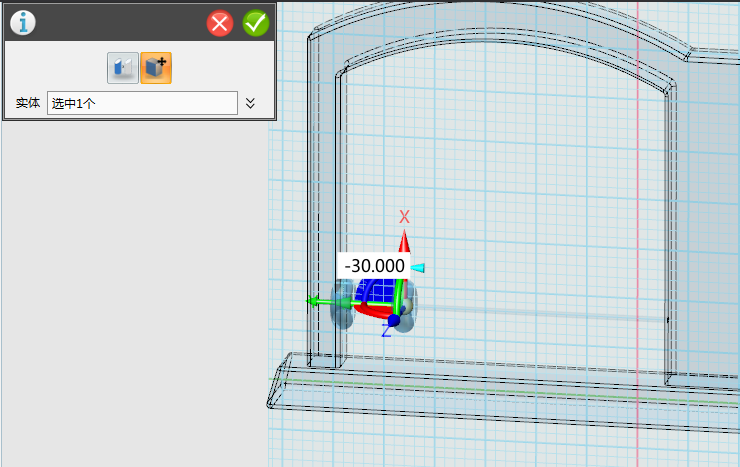

9. 選擇點擊“基本編輯”blob.png 中的“移動”blob.png ，拖動箭頭將圓環體，向右拖動“-30“，確認。

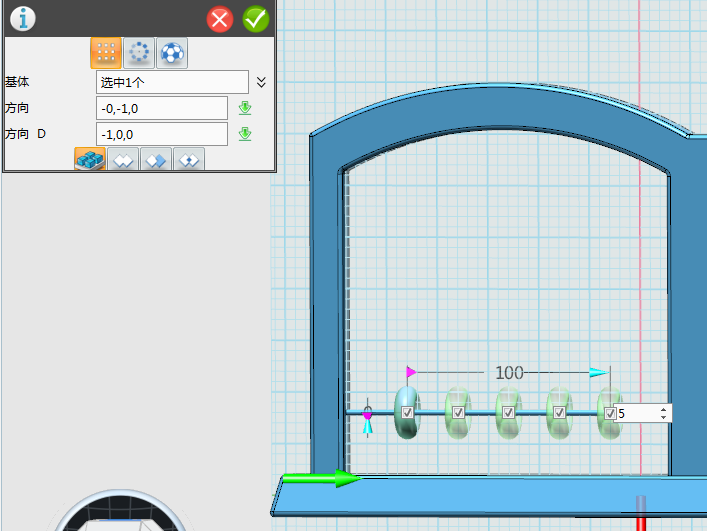

10. 選擇點擊“基本編輯”blob.png 中的“陣列”blob.png ，將步驟9中的圓環體陣列，方向向右，數量“5”，距離“100”，方向如箭頭所示，勾選確認。

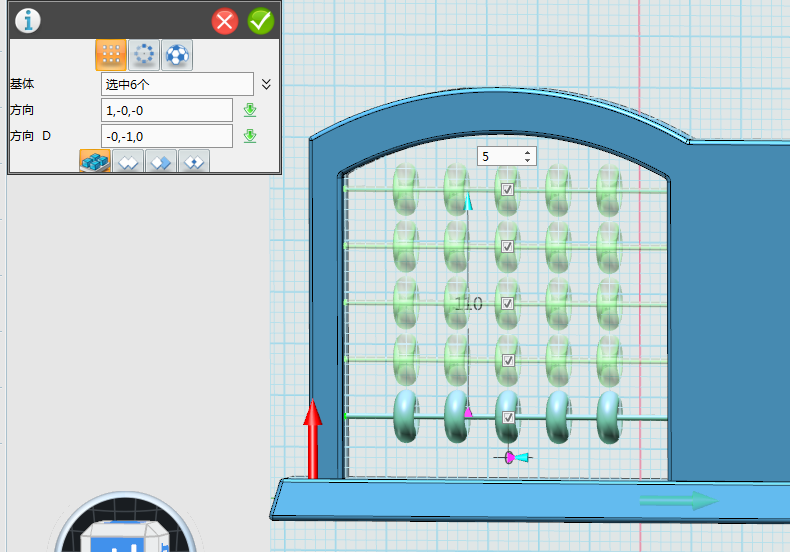

11. 選擇點擊“基本編輯”blob.png 中的“陣列”blob.png ，將步驟10中的圓環體和圓柱進行陣列，方向向上，數量“5”，距離“110”，方向如箭頭所示，勾選確認。

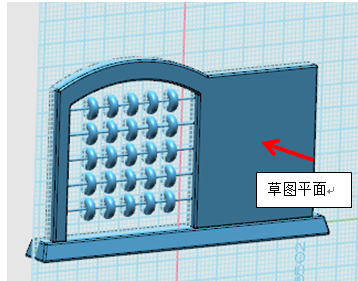

12. 選擇點擊“草圖繪制”blob.png ，草圖平面選擇圖示上表面，進入草圖，繪制如下草圖，完成后，點擊上面的“blob.png”退出草圖。

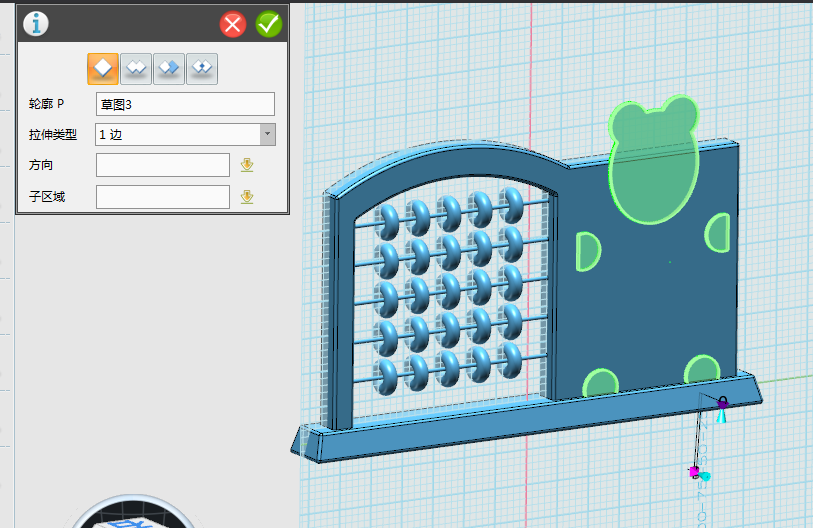

13.選擇點擊“特征造型”blob.png 中“拉伸”blob.png ，將步驟12中的草圖進行拉伸，拉伸類型選擇“1邊”，厚度輸入“3”，勾選確認，如圖所示：

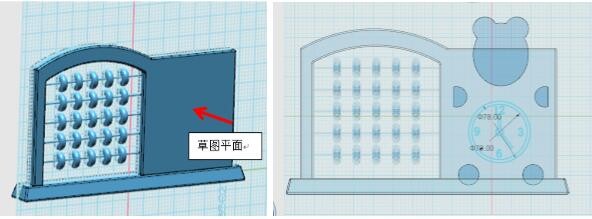

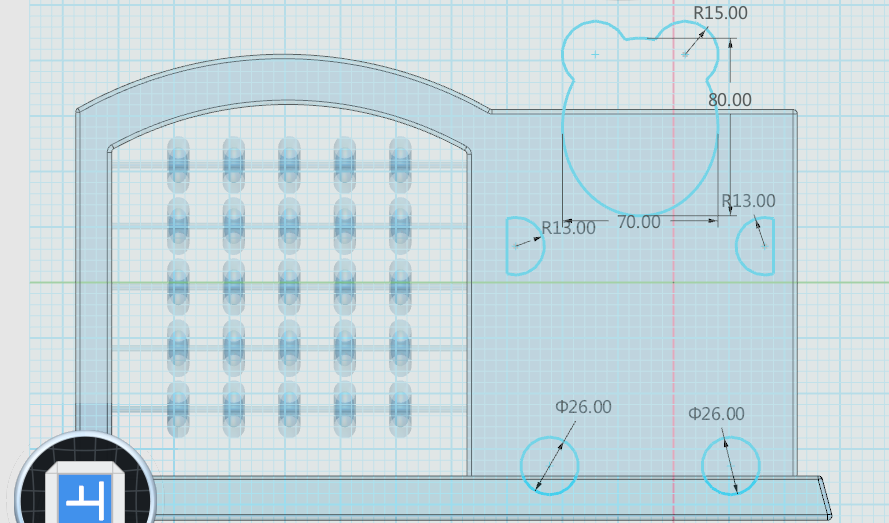

14. 選擇點擊“草圖繪制”blob.png ，草圖平面選擇圖示上表面，進入草圖，繪制如下草圖，完成后，點擊上面的“ blob.png”退出草圖。

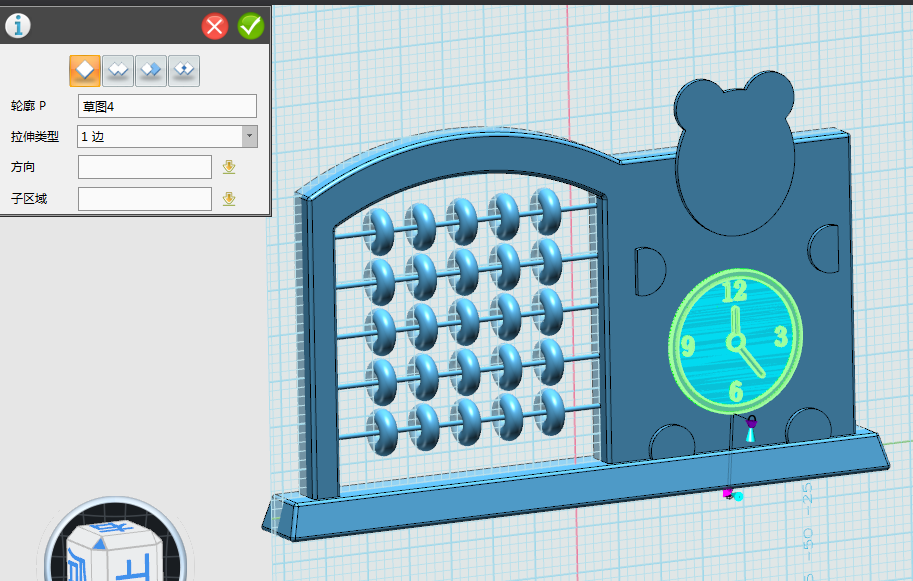

15. 選擇點擊“特征造型”blob.png 中“拉伸”blob.png ，將步驟14中的草圖進行拉伸，拉伸類型選擇“1邊”，厚度輸入“3”，勾選確認，如圖所示：

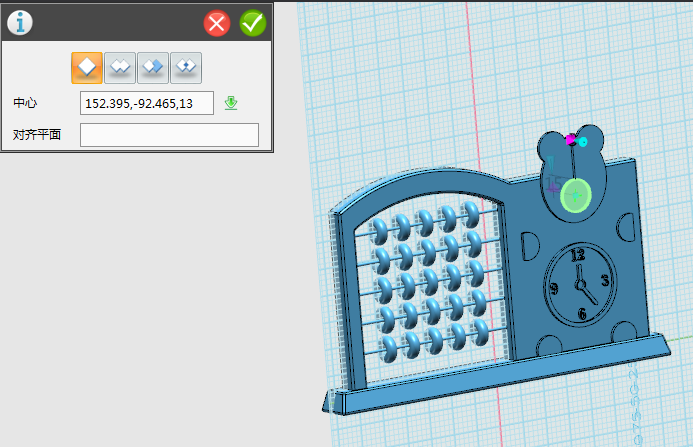

16. 選擇點擊“基本實體”blob.png 中的“圓柱”blob.png ，位置大概在熊的臉上，高度3，半徑15，勾選確認。

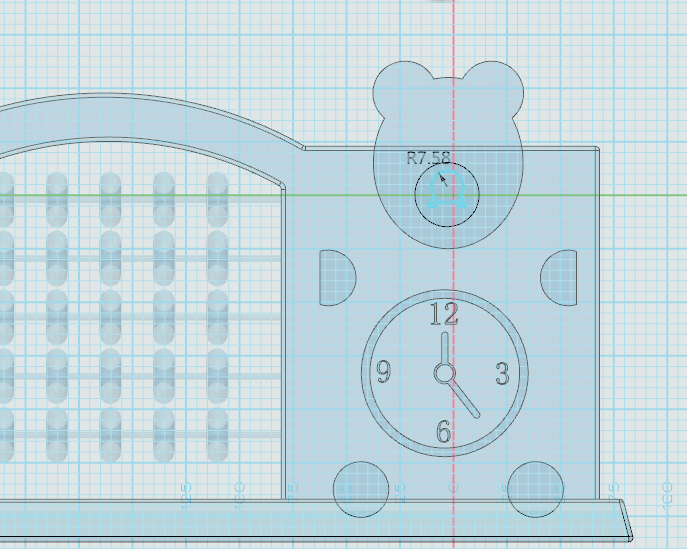

17. 選擇點擊“草圖繪制”blob.png ，草圖平面選擇步驟16圓柱上表面，進入草圖，繪制如下草圖，完成后，點擊上面的“blob.png ”退出草圖。

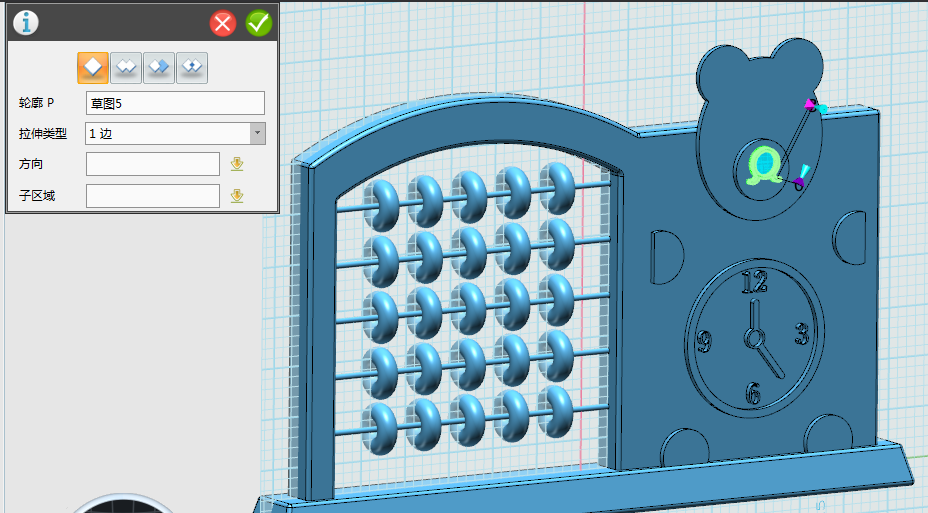

18.選擇點擊“特征造型”blob.png 中“拉伸”blob.png ，將步驟17中的草圖進行拉伸，拉伸類型選擇“1邊”，厚度輸入“3”，勾選確認，如圖所示：

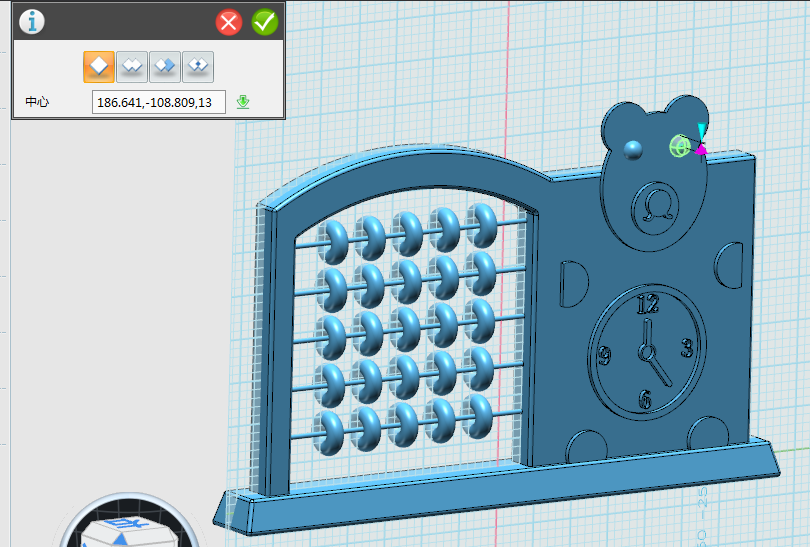

19. 選擇點擊“基本實體”blob.png 中的“球體”blob.png ，做熊的兩個眼睛，位置大概在熊的臉上，半徑6，勾選確認。

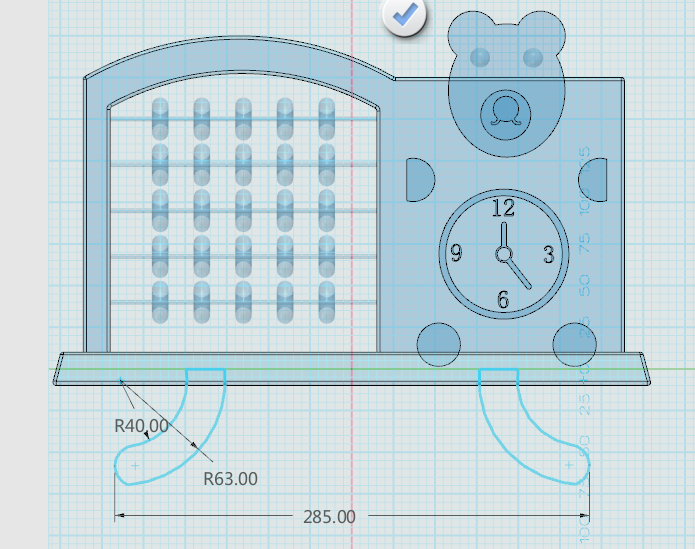

20. 選擇點擊“草圖繪制”blob.png ，草圖平面選擇默認平面，進入草圖，繪制如下草圖，完成后，點擊上面的“blob.png ”退出草圖。

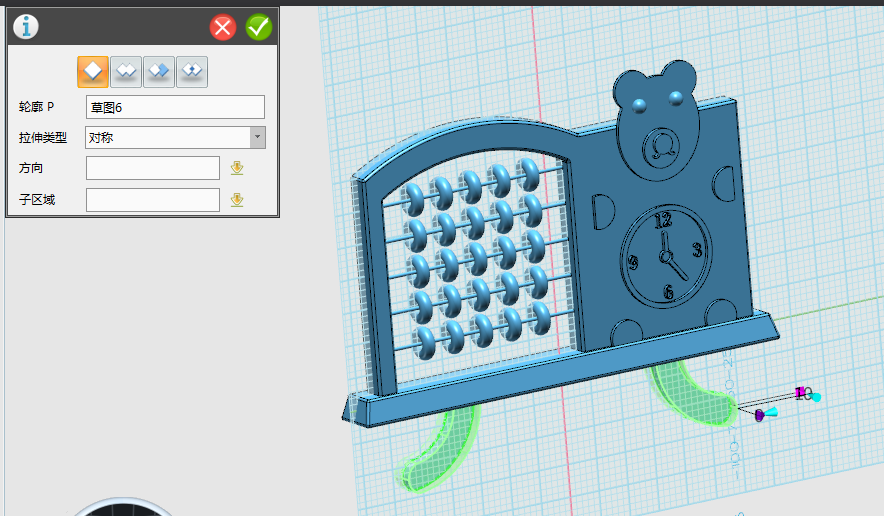

21. 選擇點擊“特征造型”blob.png 中“拉伸” blob.png，將步驟17中的草圖進行拉伸，拉伸類型選擇“對稱”，厚度輸入“10”，勾選確認，如圖所示：

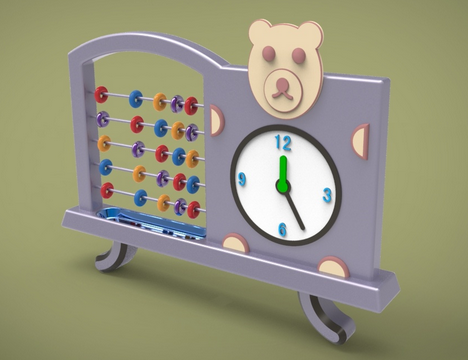

22.最后對所有的邊圓角和顏色渲染，可以自定，欣賞自己的作品吧。


 【創意算盤模型下載】http://www.i3done.com/model/56317.html#ad-image-0


3DOne免費下載及更多課程詳情：www.i3done.com
