本文由廣州第八十七中學的彭振建老師提供
兩岸同心、夫妻同心、情侶同心。心與心的契合是無數種關系所追求的最高境界。這次利用圓形陣列設計一對同心杯,它是心心相連的象征,代表兩岸同心,風雨無阻。借此給祖國獻禮,祝愿祖國的明天更美好。

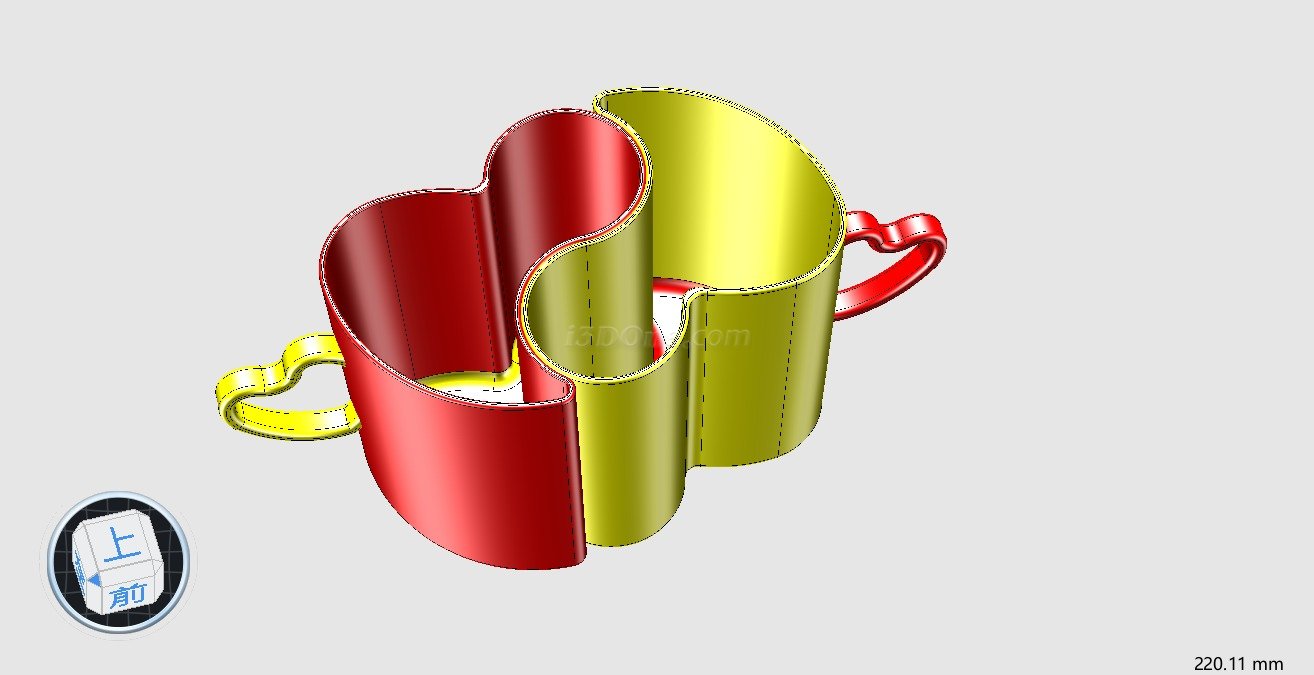

大家可以觀察上圖分析“同心杯”的構造,發現能利用其中一個“心杯”旋轉出另一個“心杯”,而“心杯”可利用草圖繪制后拉伸再抽殼即可,杯耳同樣能利用草圖拉伸后位置調整后切割完成。整個繪制過程將一步步為大家展示,有更好的方法請不吝指教,謝謝。
一、“心形”草圖的繪制與拉伸

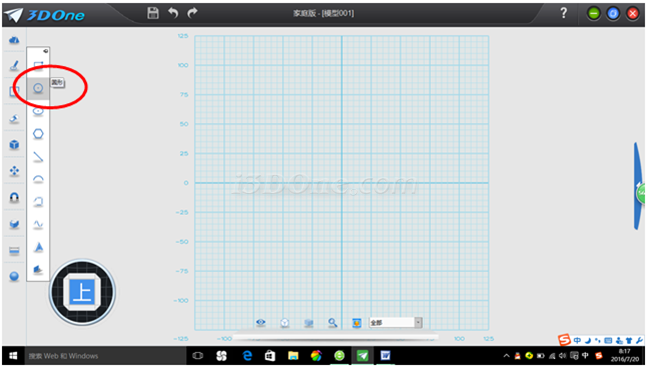

1、點擊:草圖繪制→圓形

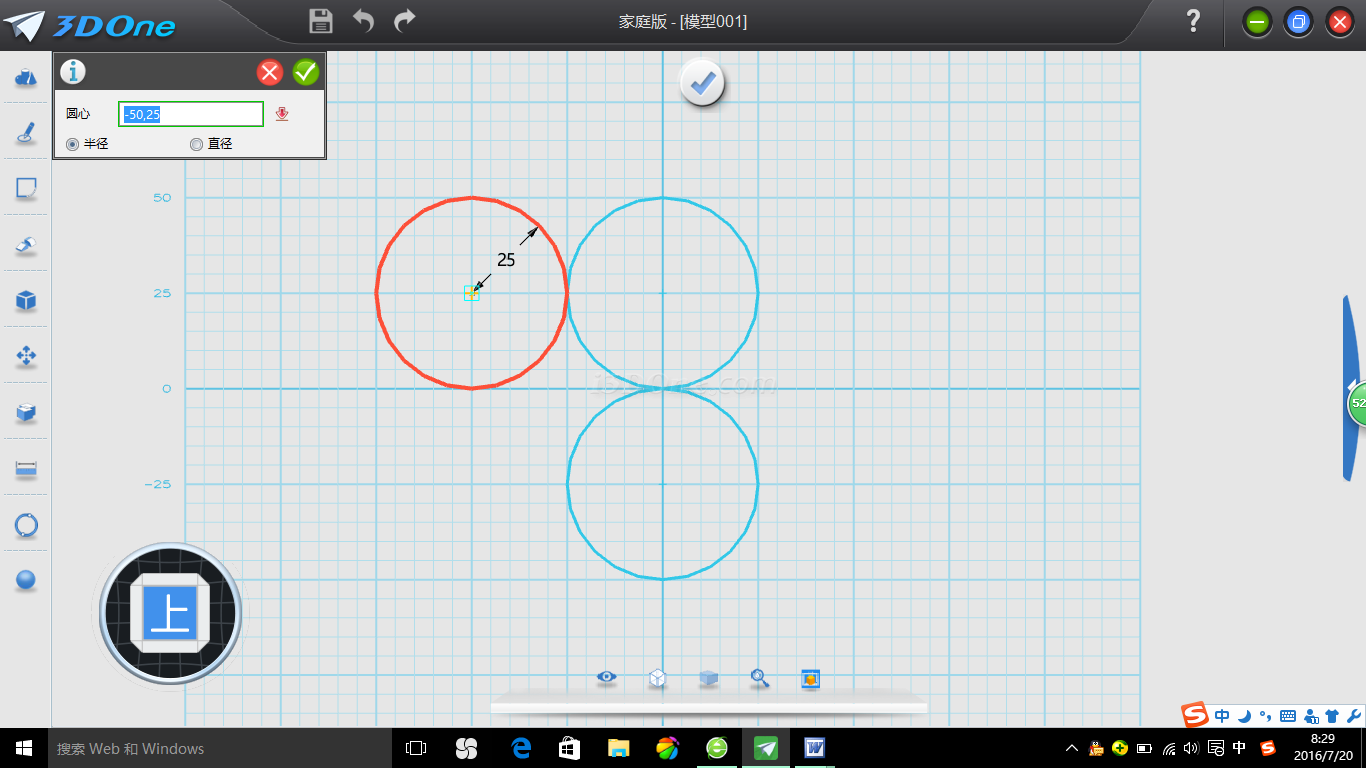

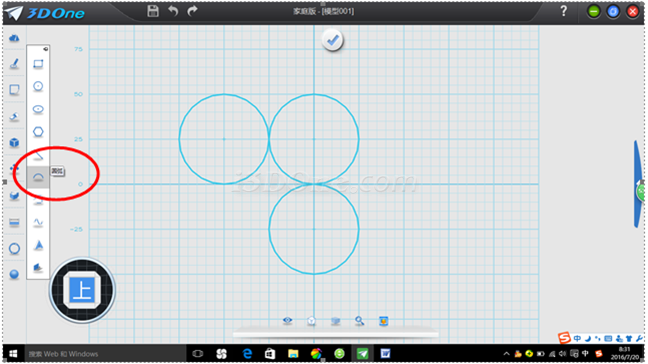

2、繪制三個圓:圓心分別是(0,25)、(0,-25)、(-50,25),半徑為25mm

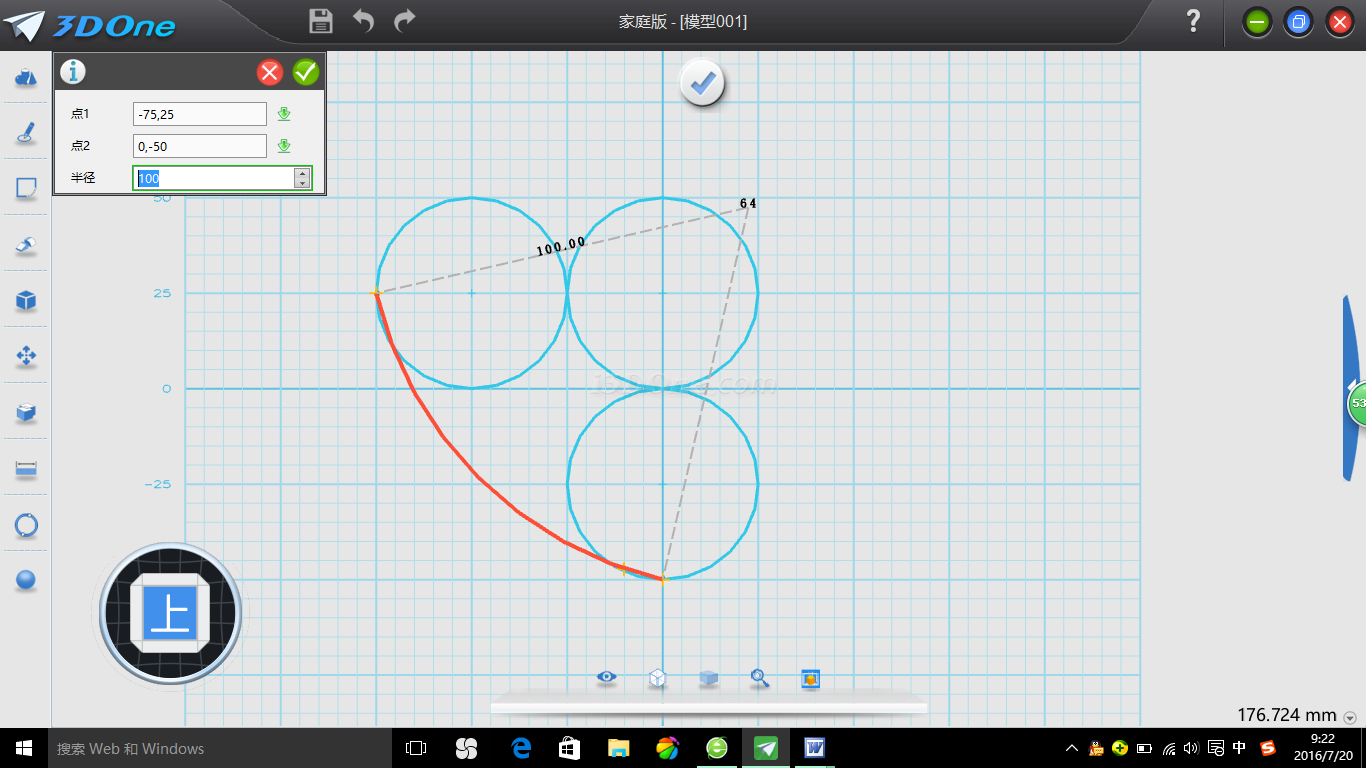

3、利用圓弧工具勾勒心房:草圖繪制→圓弧,選取點(-75,25)、(0,-50)、半徑100mm

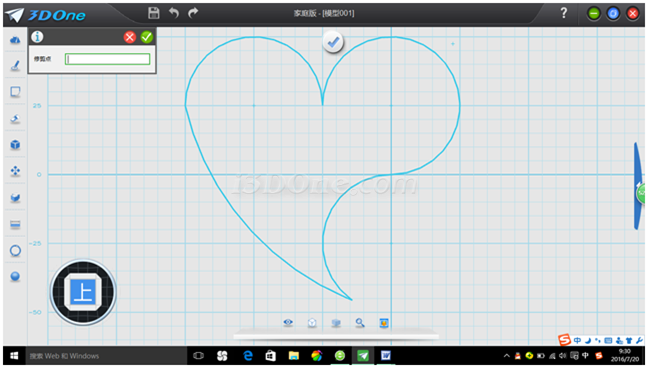

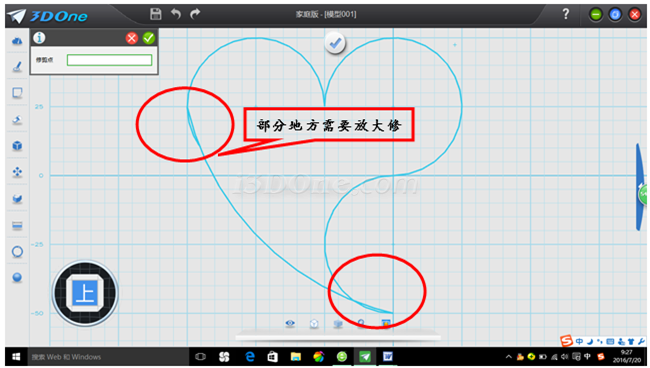

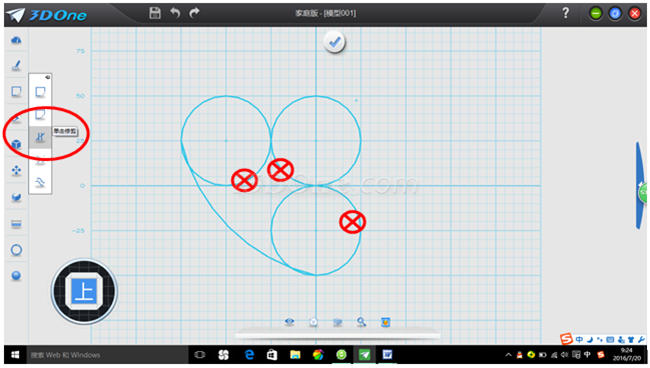

4、修剪多余曲線:草圖編輯→單擊修剪

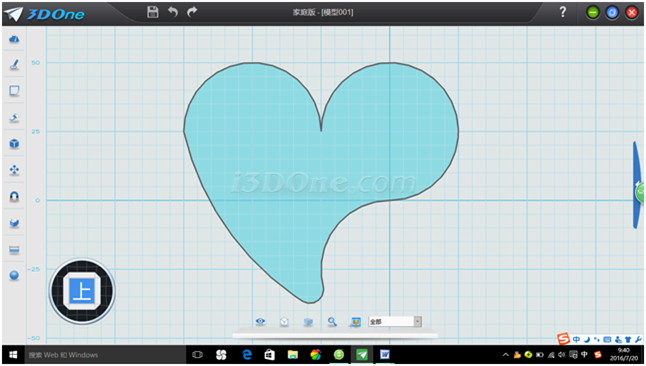

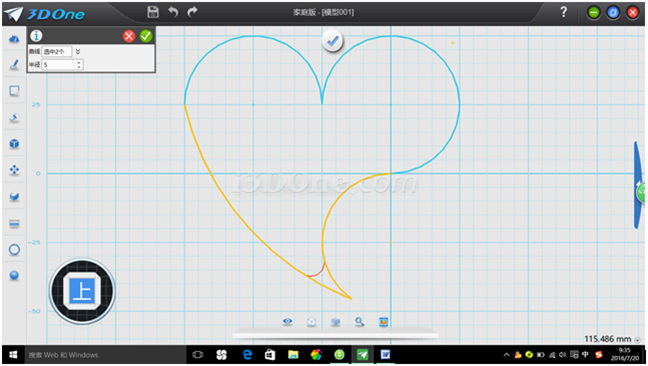

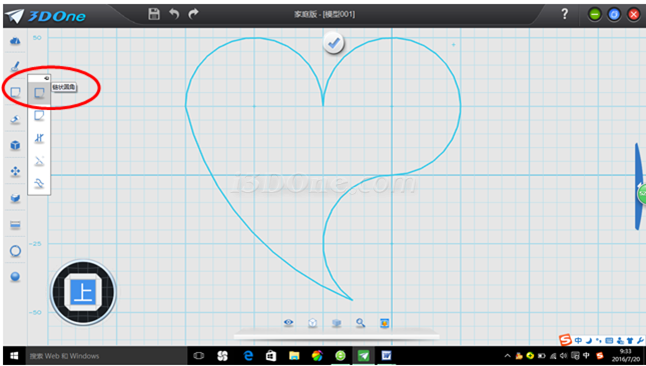

5、草圖倒圓角:草圖編輯→鏈狀圓角→完成得到封閉圖形

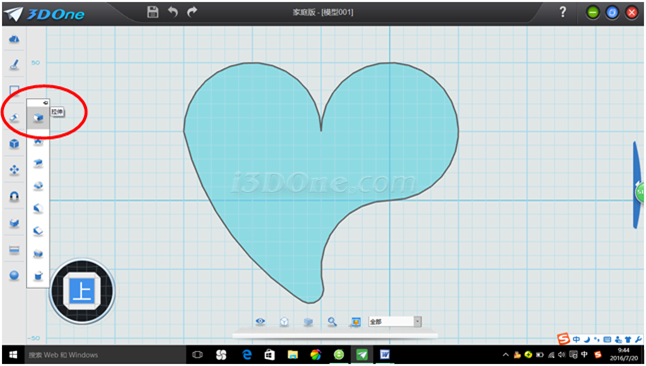

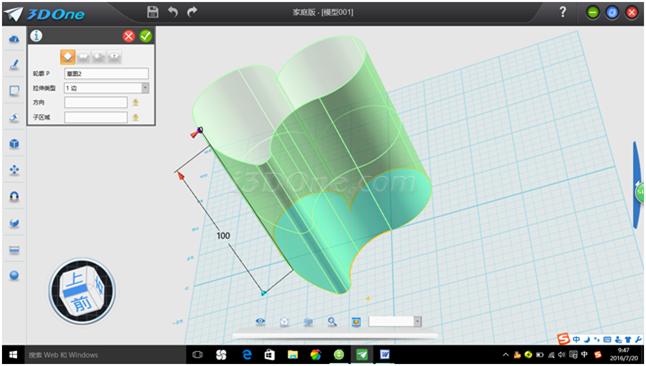

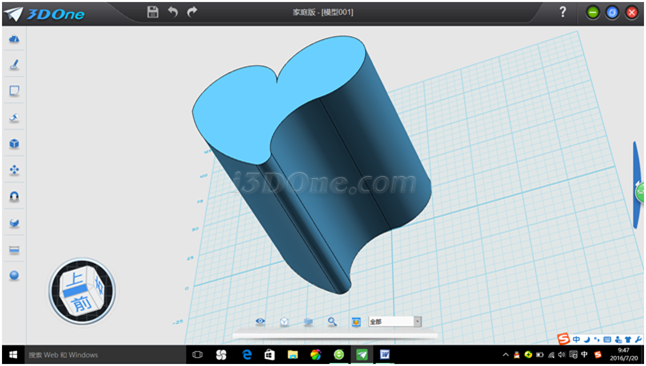

6、草圖拉伸:特征造型→拉伸→100mm(根據初中杯子直徑與高度的相等關系)
二、 “心形”杯耳的繪制

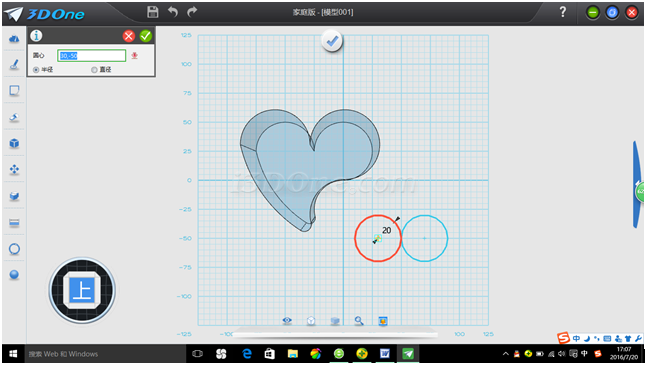

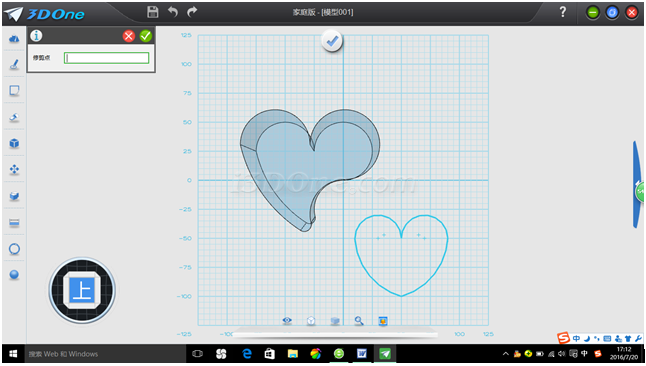

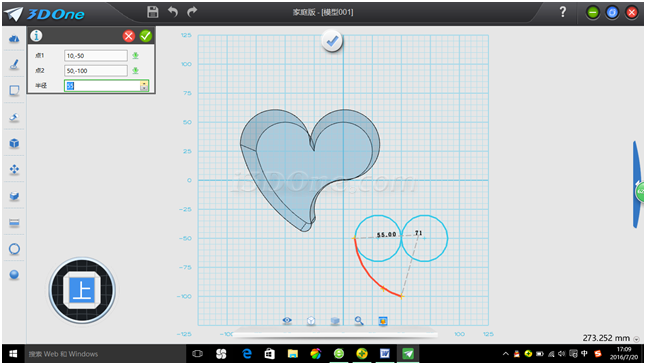

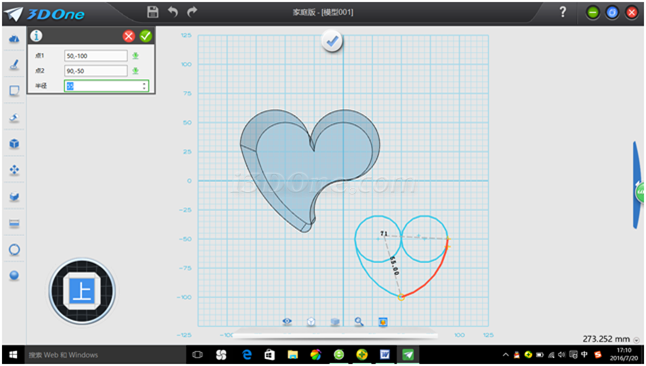

1、心形”草圖繪制:繪制兩個半徑20mm的圓形,按圖繪制兩段圓弧
2、修剪多余的曲線得下圖

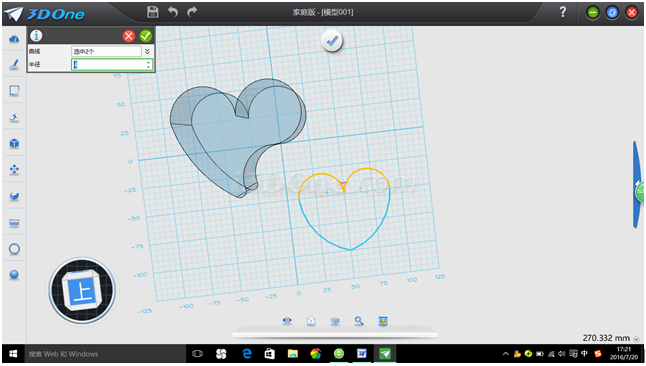

3、倒圓角:草圖編輯→鏈狀圓角(半徑:4mm)

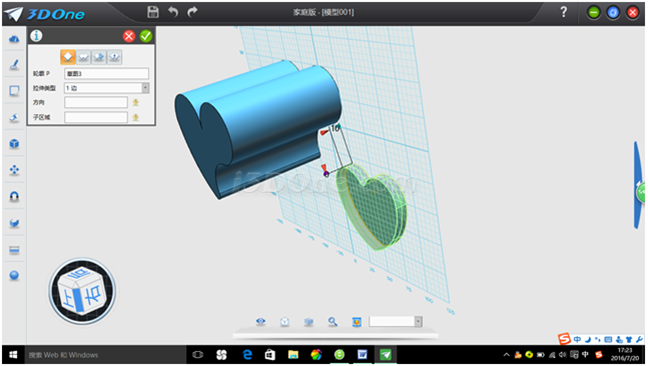

4、拉伸得實心“心形”

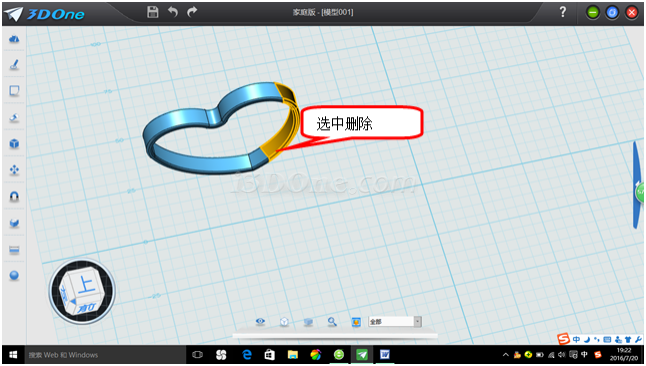

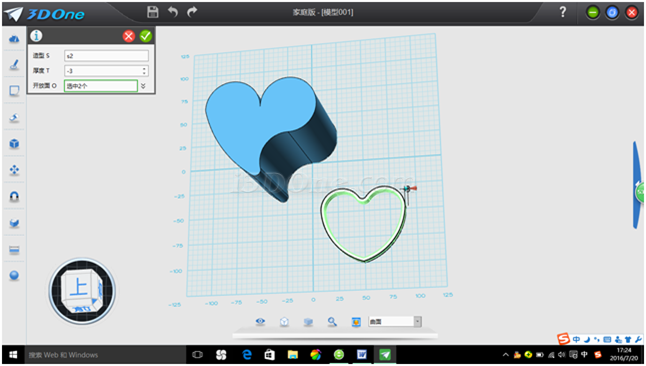

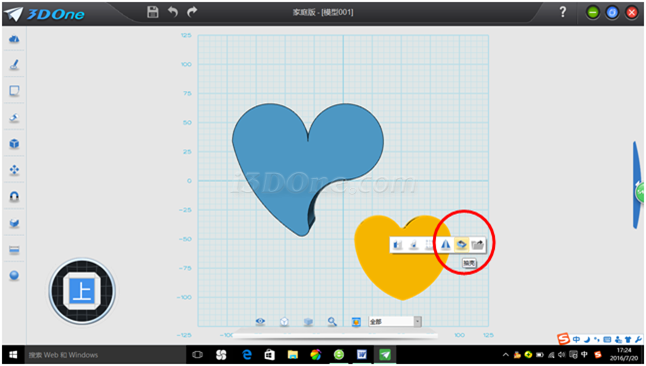

5、抽殼“心形”得到杯耳(注意選擇兩個開放面)

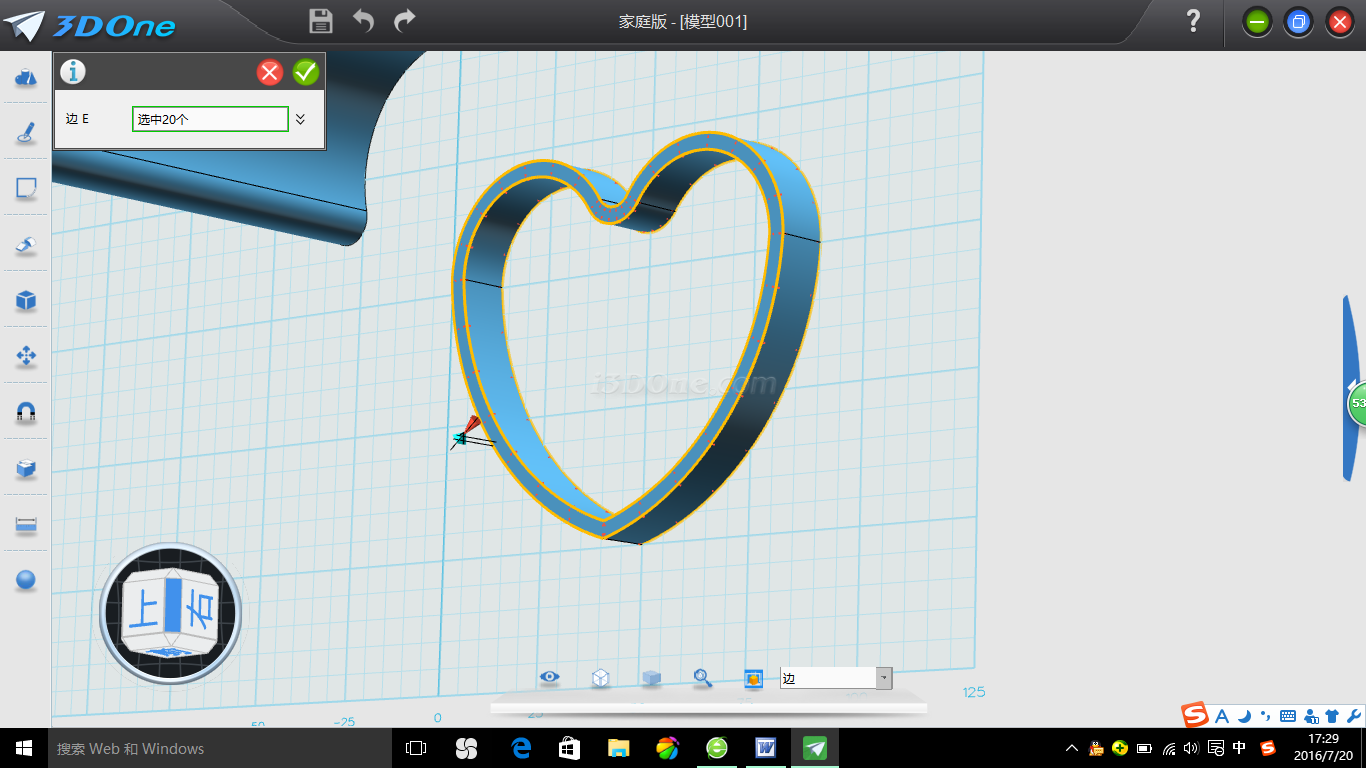

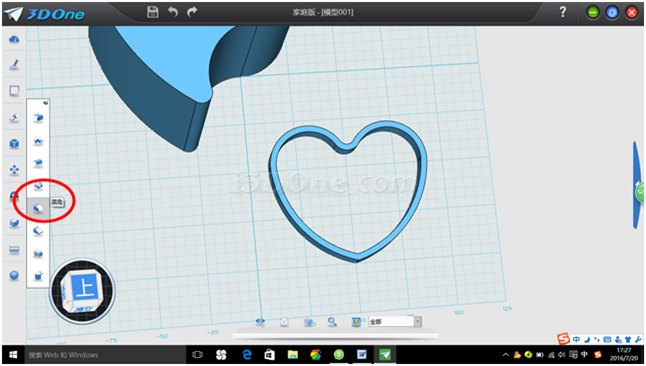

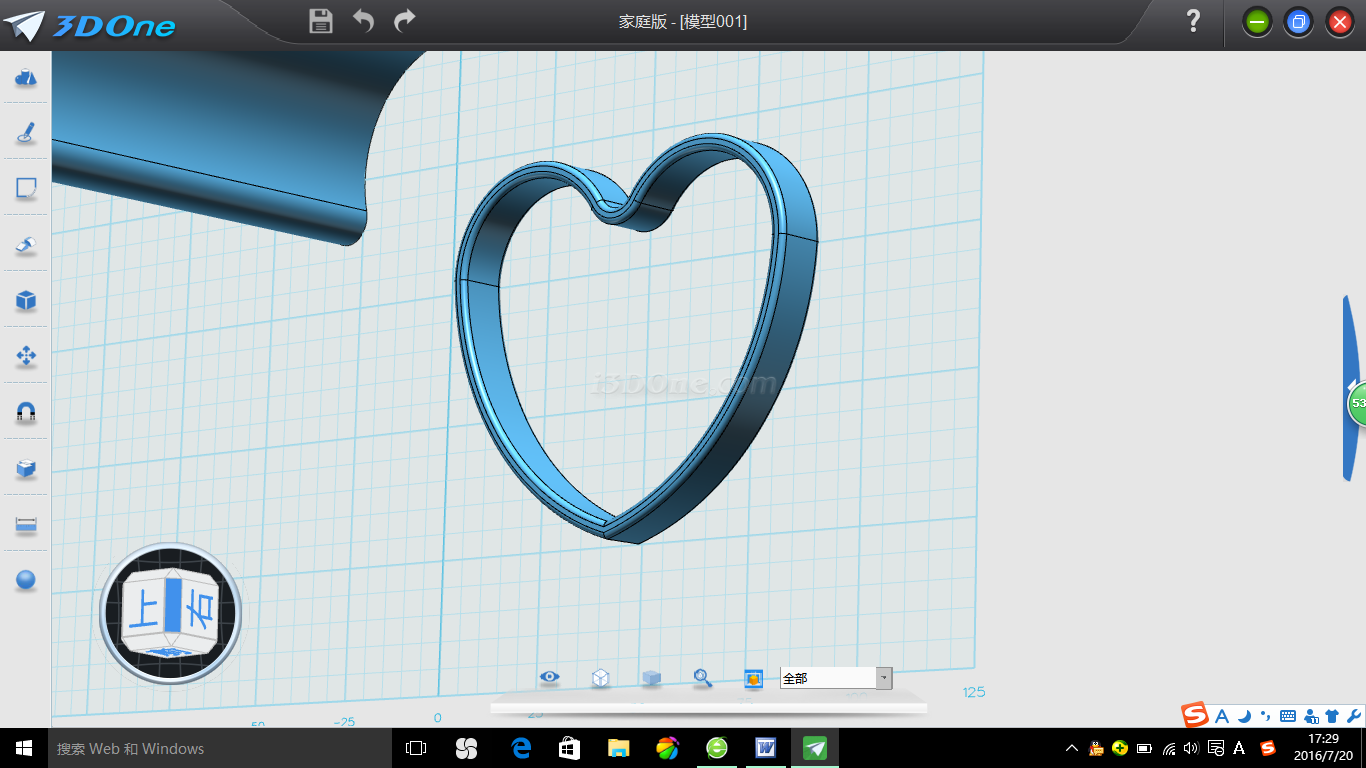

6、“心形”杯耳的圓角修飾:特征造型→圓角(1mm)
三、“心形”杯耳的移動

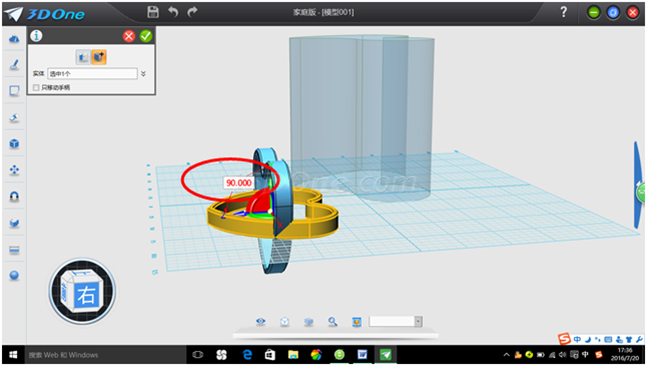

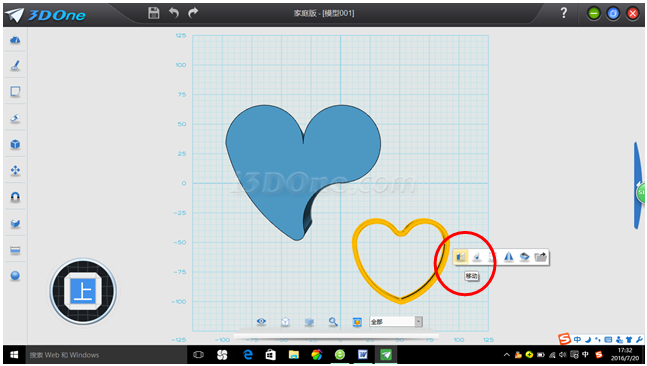

1、動態移動:YZ軸方向旋轉90°

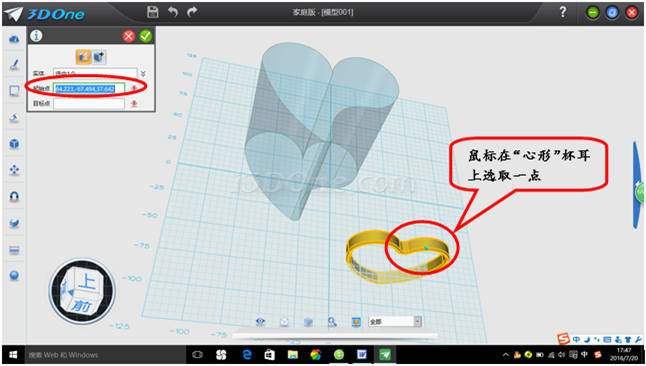

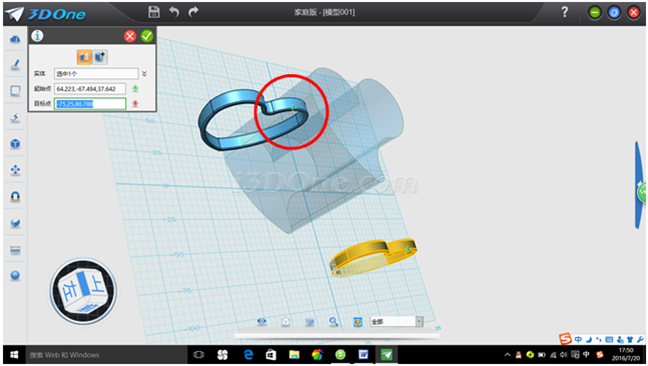

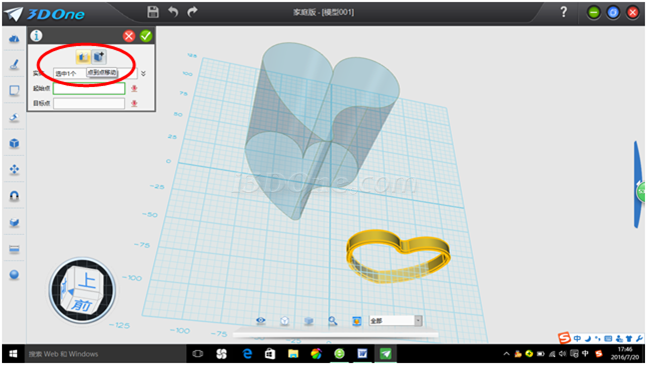

2、點到點移動將“心形”杯耳移動到杯子上

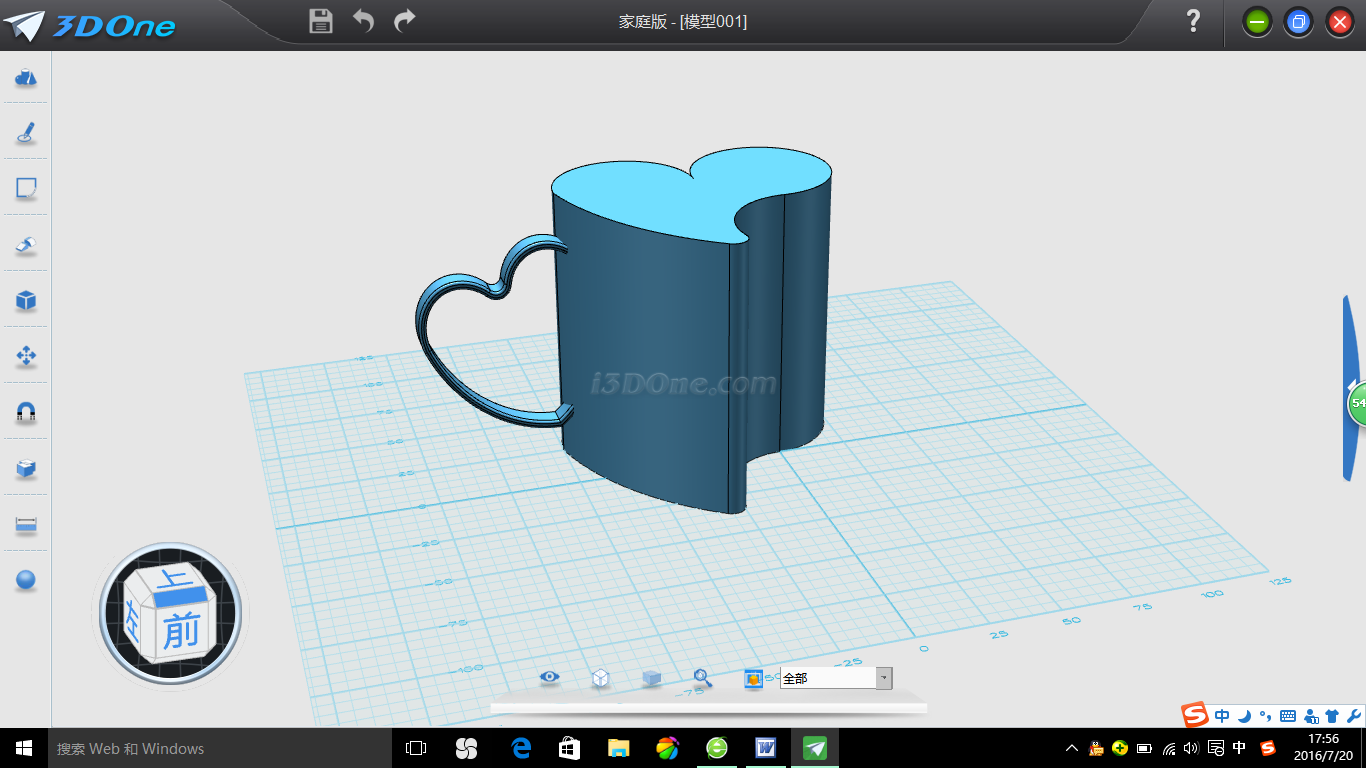

3、根據自己的喜好利用移動、縮放等工具對“心形”杯耳進行調整得到下圖
四、“心形”杯的成型

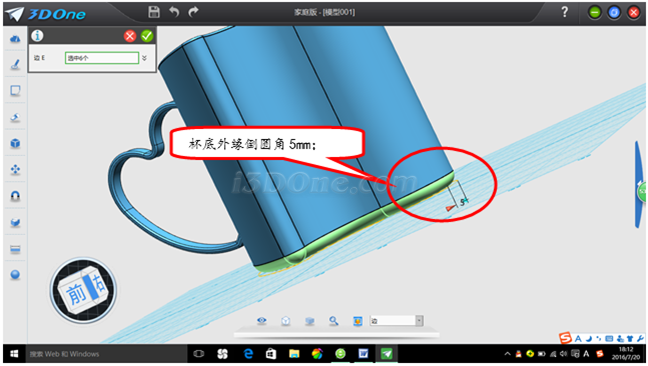

1、“心形”杯的倒圓角(5mm)

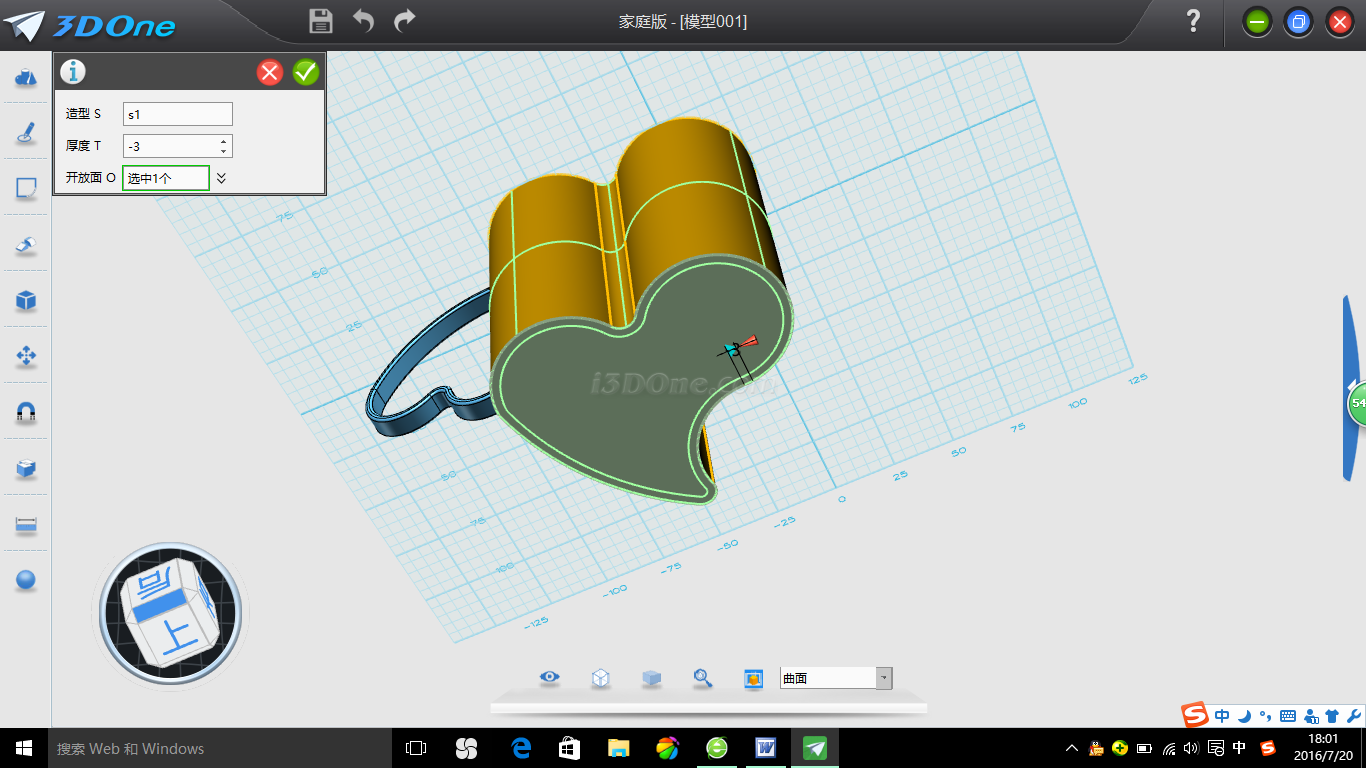

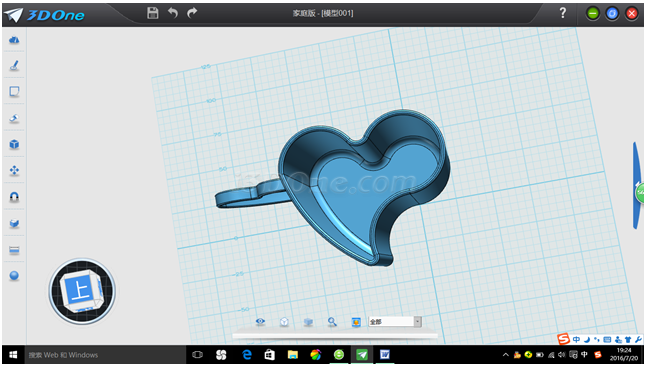

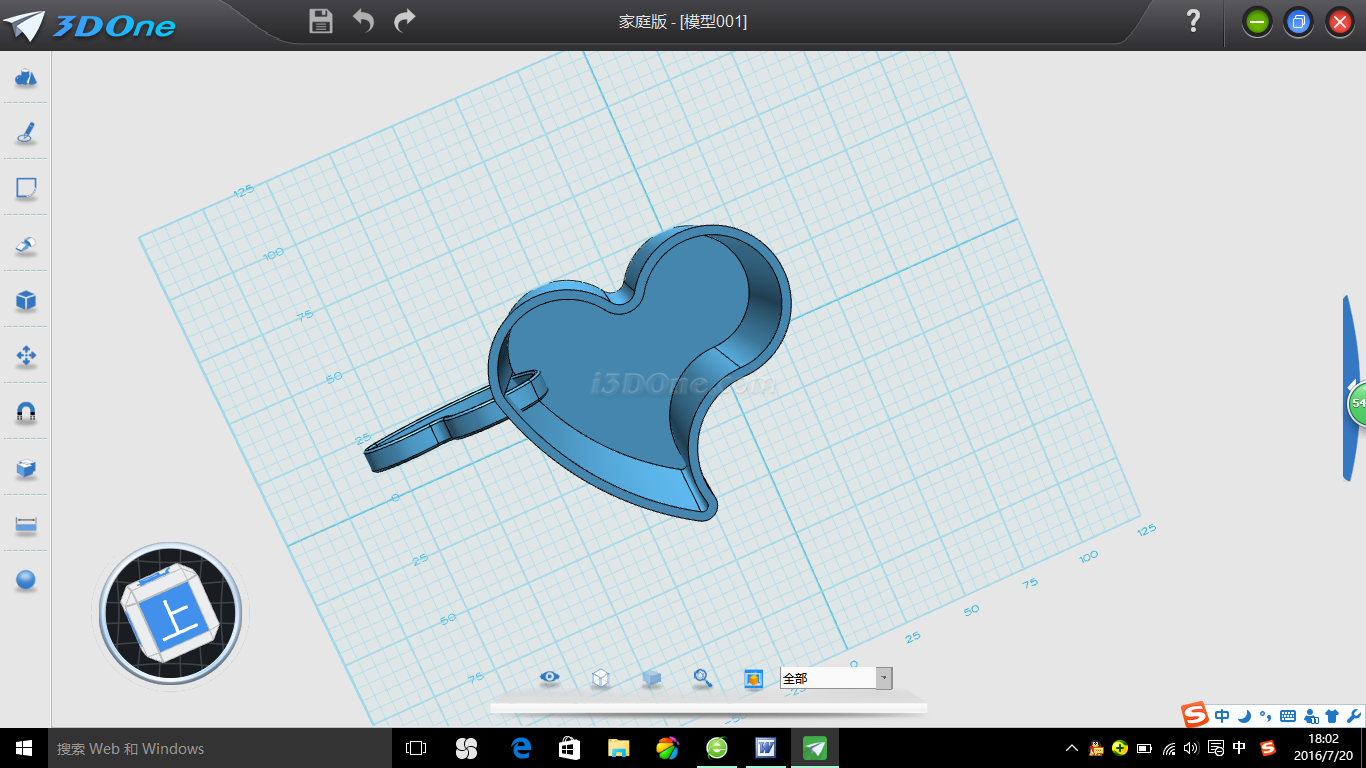

2、“心形”杯的抽殼(選擇一個開放面)

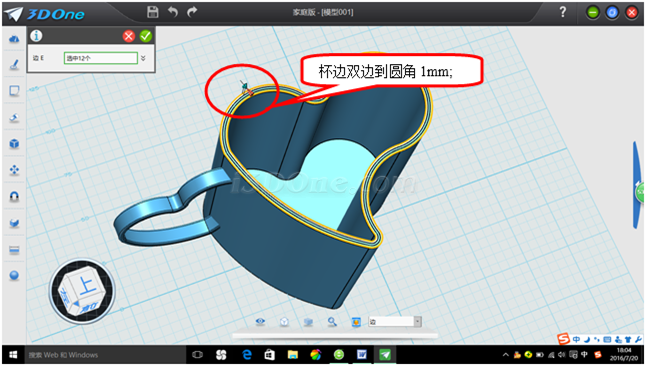

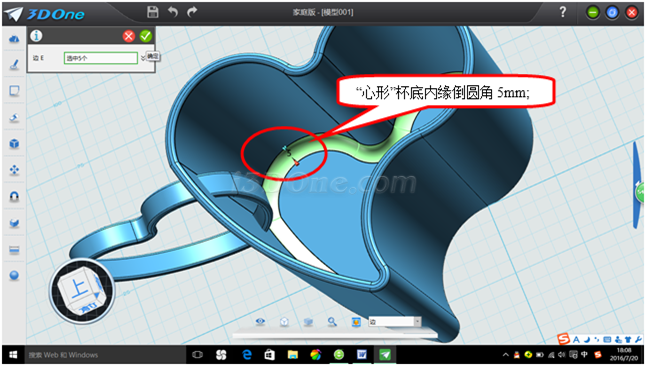

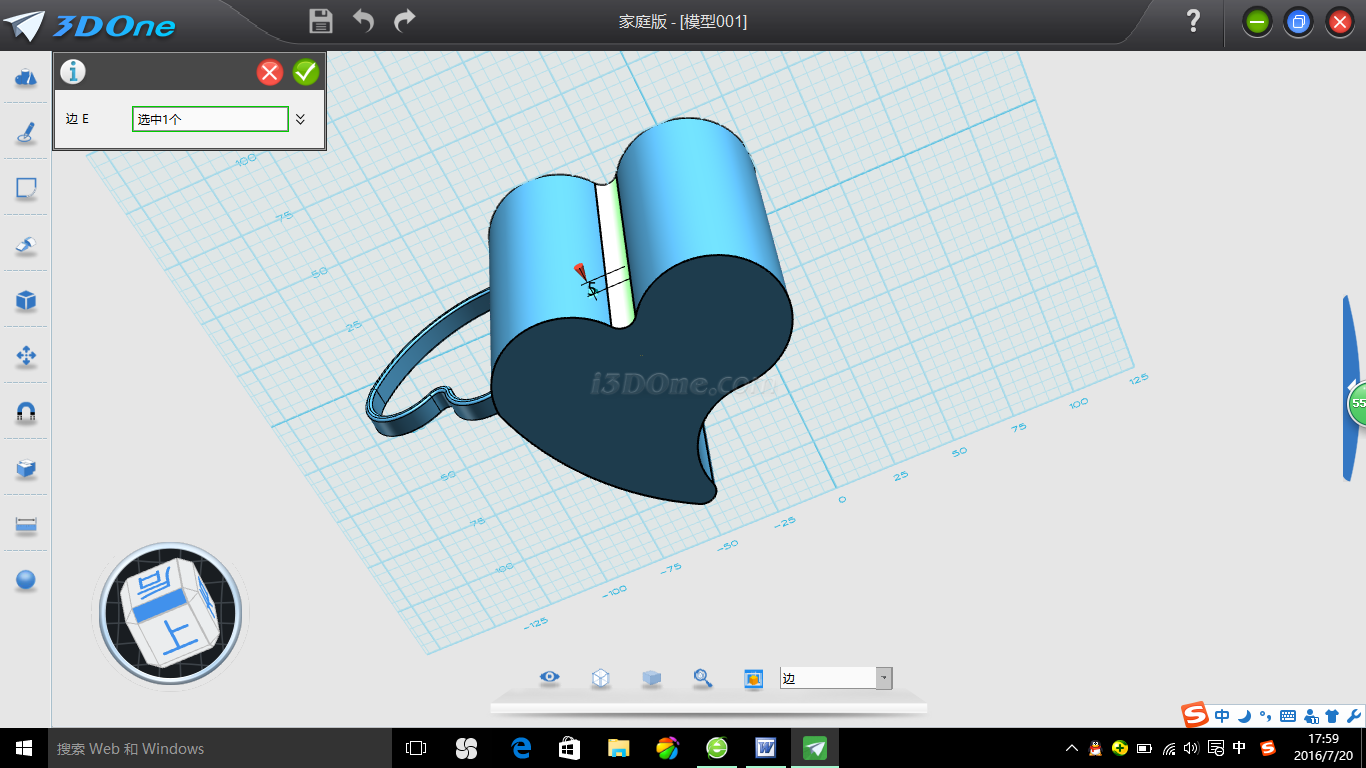

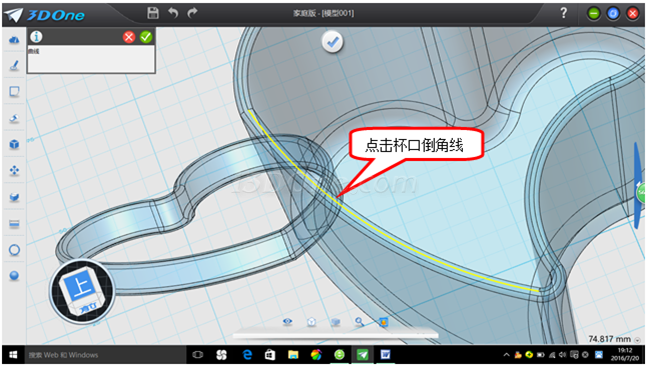

3、“心形”杯內外倒圓角修飾
五、“心形”杯耳的裁剪

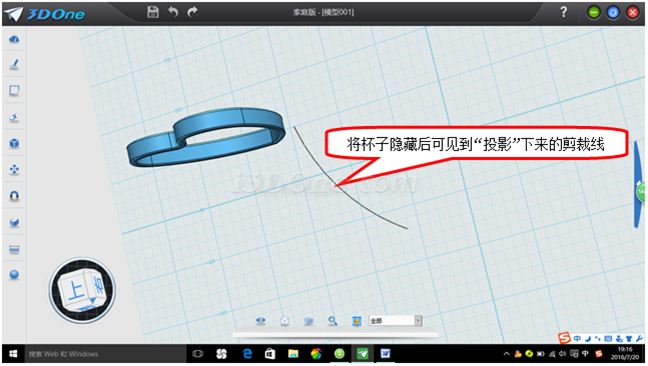

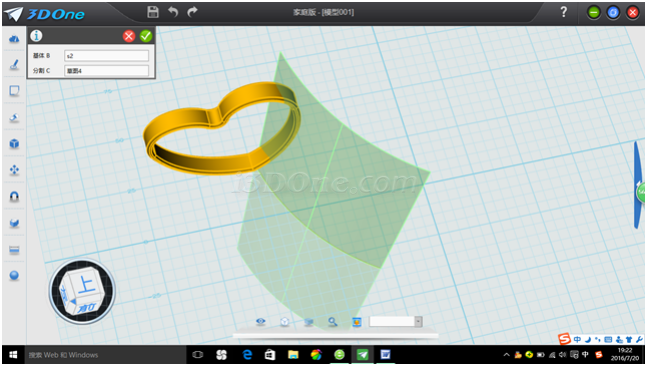

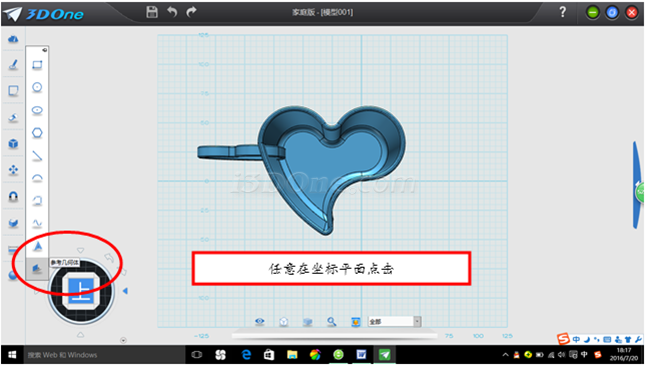

1、 剪裁線的繪制:草圖繪制→參考幾何體

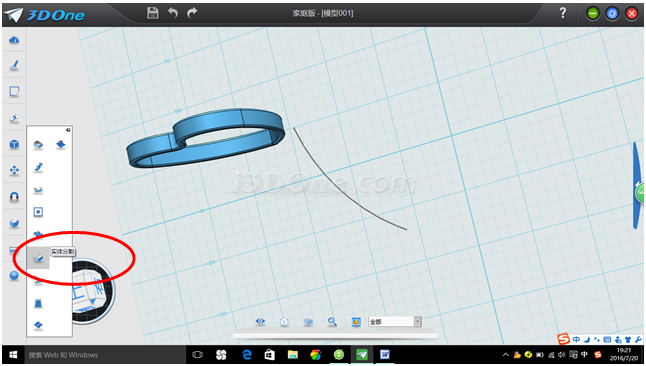

2、“心形”杯耳的分割:特殊功能→實體分割→刪除
六、“同心杯”的圓形陣列

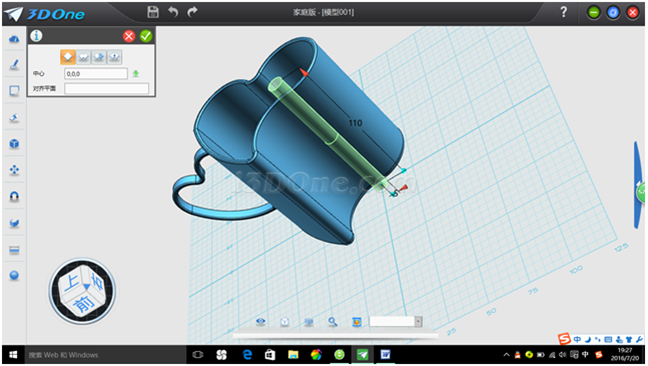

1、圓形陣列輔助圓柱:半徑5mm、高度110mm、中心(0,0,0)

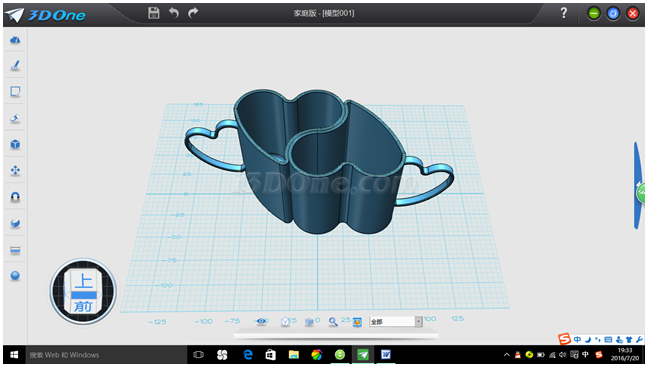

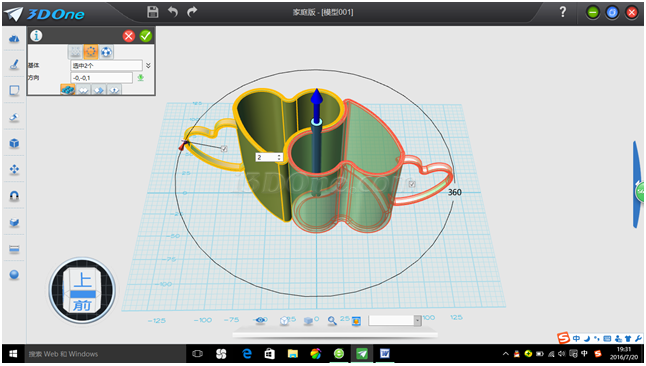

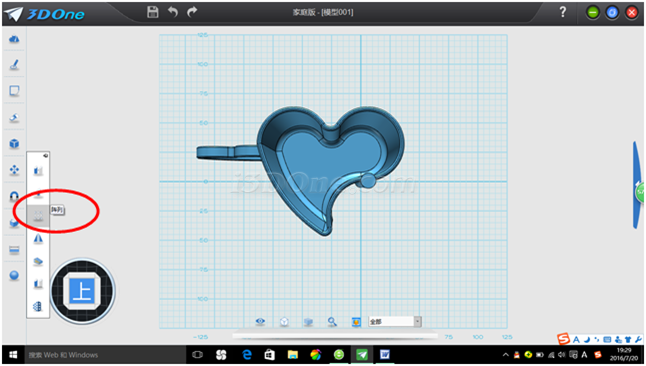

2、圓形陣列:基本編輯→陣列→圓形陣列→√→刪除輔助圓柱體

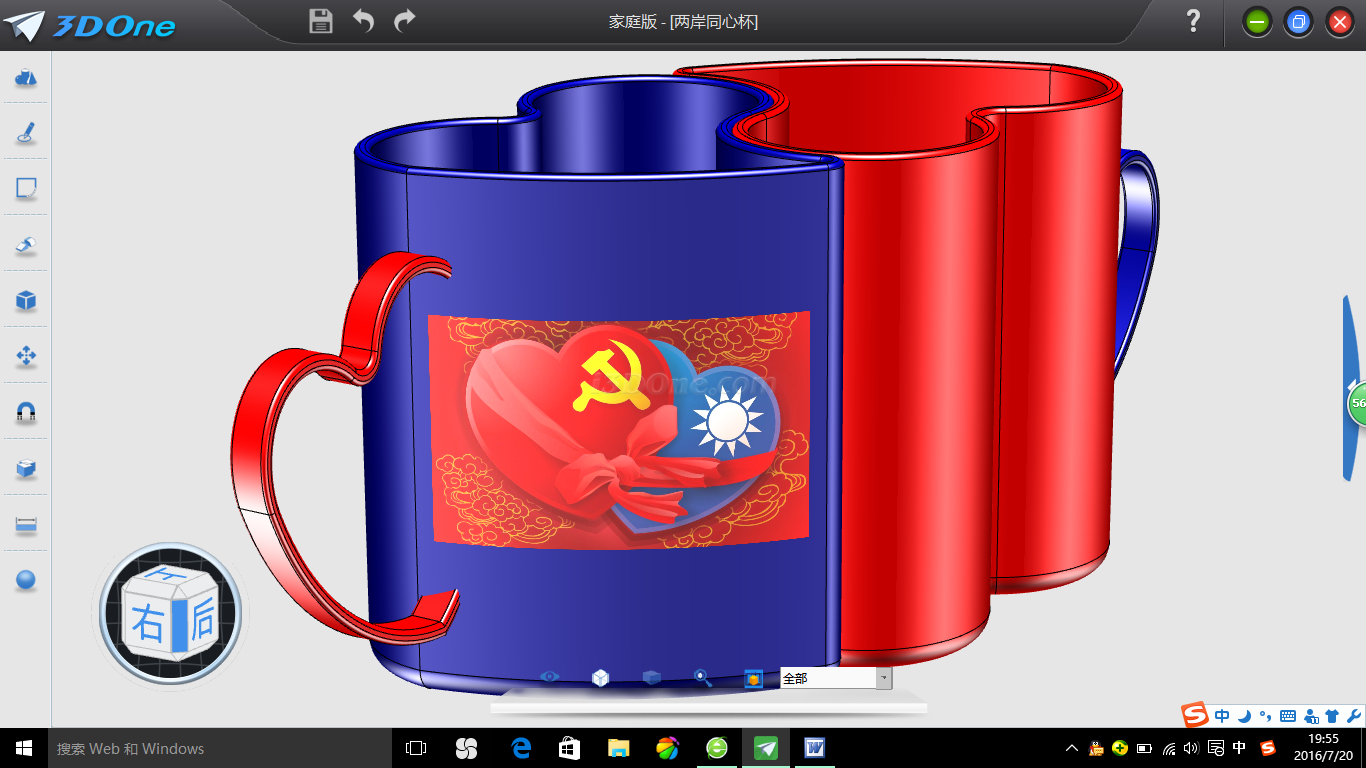

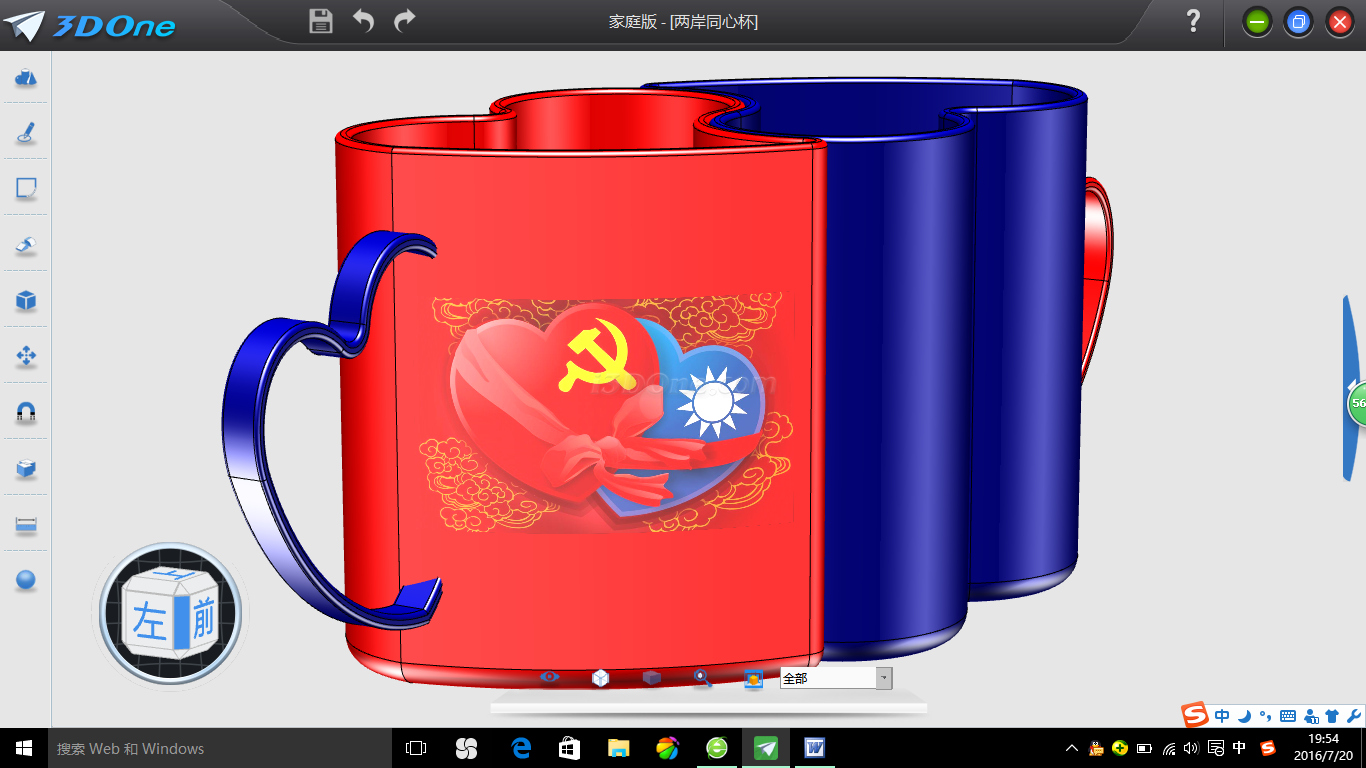

七、“同心杯”的渲染
至此,一個裝滿對祖國滿滿愛意的同心杯制作完成。如果你也有想要珍惜的人或者物,不如動手做一份特別的禮物送給ta!
