在上篇教程中，我們使用中望3D完成了閥的主體部分零件設計操作，在本篇課程將繼續完成剩余部分設計，并對零件進行進一步裝配和渲染，以完成整個設計課程。下面，我們開始閥設計的下半節課程學習。

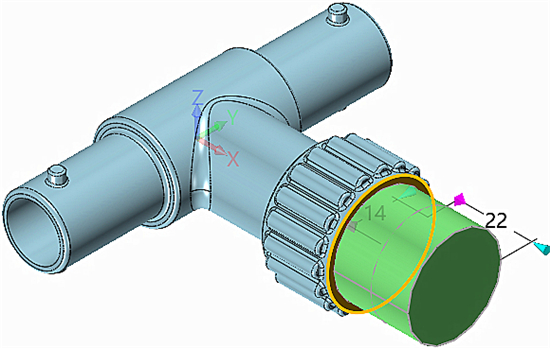

第一步，在下圖圓柱體端面上創建一個圓柱體，半徑為14mm，長度為22mm，和原造型進行布爾加運算，如圖1所示。

圖1 創建圓柱體-1

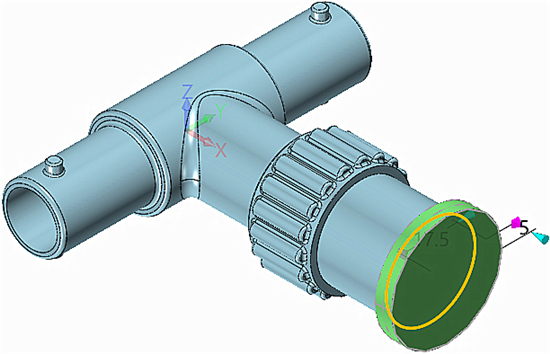

第二步，在下圖圓柱體端面上創建一個圓柱體，半徑為17.5mm，長度為5mm，和原造型進行布爾加運算，如圖2所示。

圖2 創建圓柱體-2

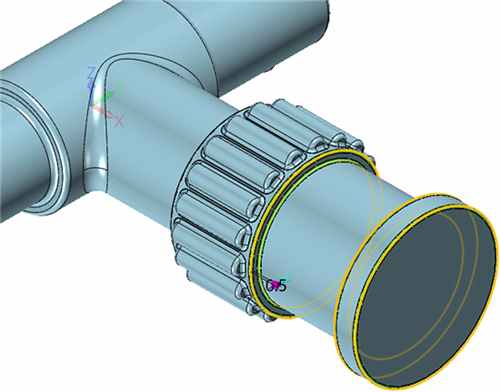

第三步，對下圖5個邊進行0.5mm的倒圓角，如圖3所示。

圖3 倒圓角-1

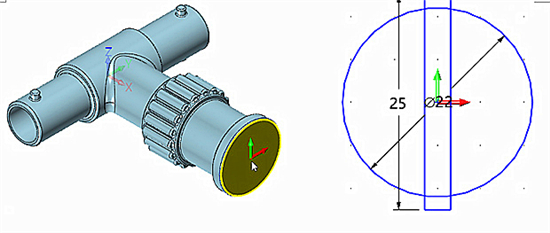

第四步，在下圖端面上創建草圖，繪制草圖進行全約束后退出草圖，參數如圖4所示。

圖4 繪制草圖-1

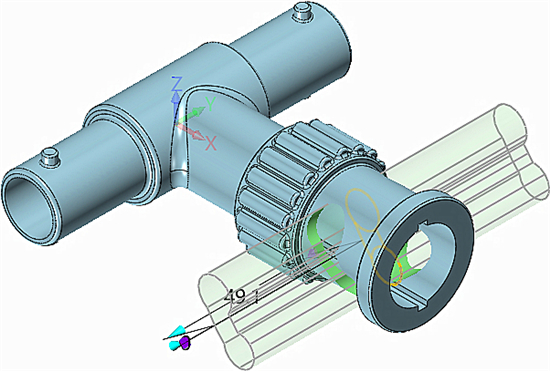

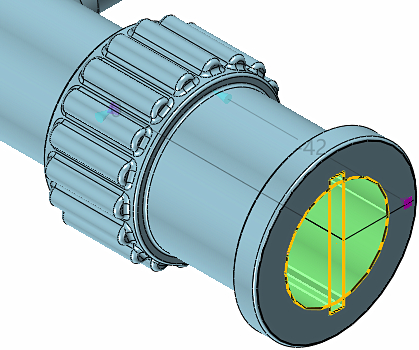

第五步，對上步草圖進行拉伸，長度為42mm，和原造型進行布爾減運算，如圖5所示。

圖5 拉伸

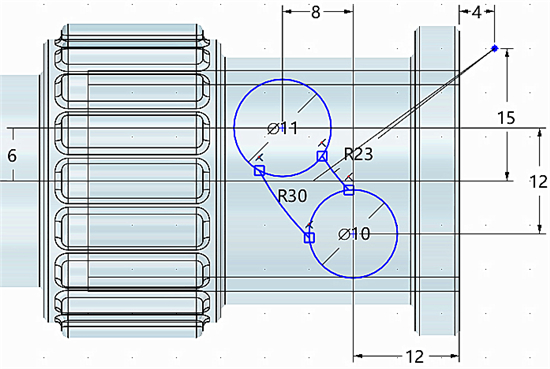

第六步，在XZ工作平面上創建草圖，繪制下圖草圖，全約束后退出草圖，詳細參數如圖6所示。

圖6 繪制草圖-2

第七步，對上步草圖進行拉伸，拾取三個封閉區域輪廓，類型為對稱，穿過所有，布爾運算為減運算，如圖7所示。

圖7 拉伸對稱

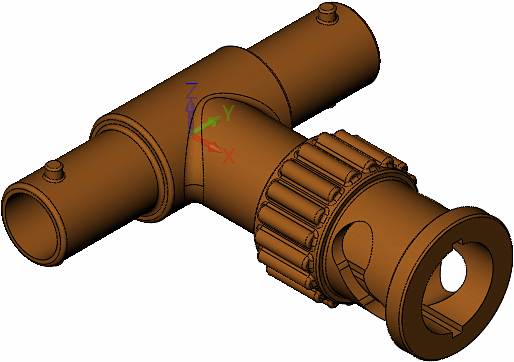

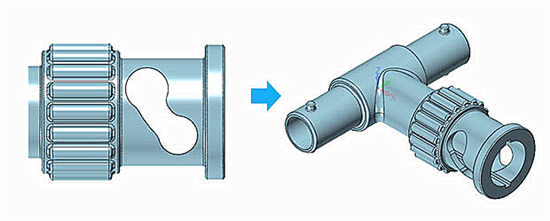

第八步，對上步拉伸所產生孔內部的8個邊進行3mm的倒圓角，完成Valve Fitting零件的設計，退出零件，如圖8所示。

圖8 倒圓角-2

第九步，新建一個名稱為Valve的裝配，插入零件Valve_Fitting，位置在零位，固定組件，如圖9所示。

圖9 插入零件

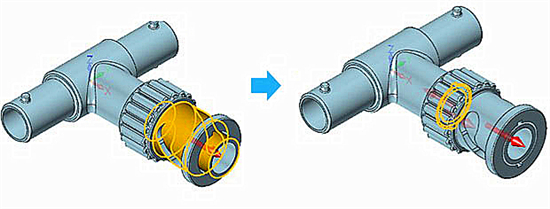

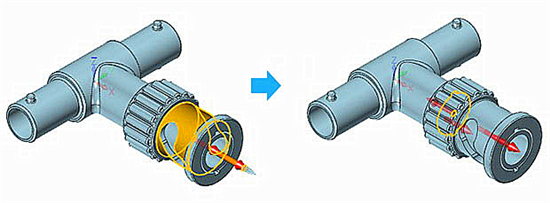

第十步，插入零件Insert，將Insert和Valve_Fitting進行同心約束，再進行重合約束，如圖10所示。

圖10 約束-1

第十一步，插入零件Needle，將Needle和Valve_Fitting進行同心約束，再進行重合約束，如圖11所示。

圖11 約束-2

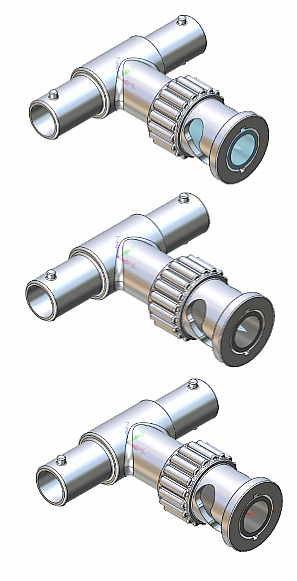

第十二步，對Insert添加鉻材質，鋼材質，銅材質，然后保存文件，如圖12所示。

圖12 添加材質-1

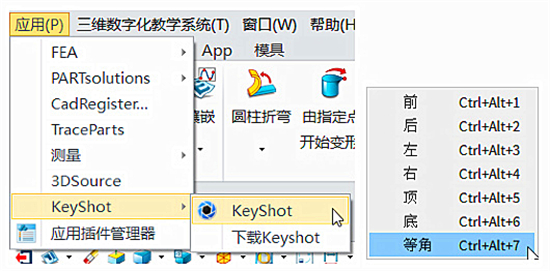

第十三步，啟動KeyShot，選擇等角標準視圖，如圖13所示。

圖13 啟動KeyShot

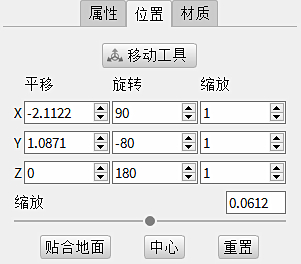

第十四步，移動模型位置，沿Y軸旋轉-80°，如圖14所示。

圖14 移動模型

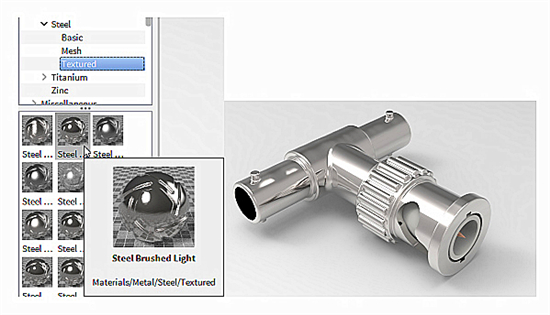

第十五步，找到下圖材質，并給零件Valve_Fitting和Needle添加該材質，如圖15所示。

圖15 添加材質-2

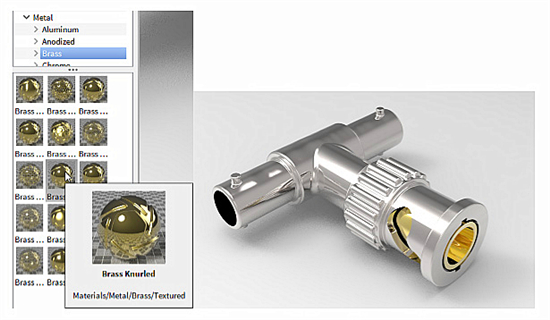

第十六步，找到下圖材質，給零件Insert添加該材質，如圖16所示。

圖16 添加材質-3

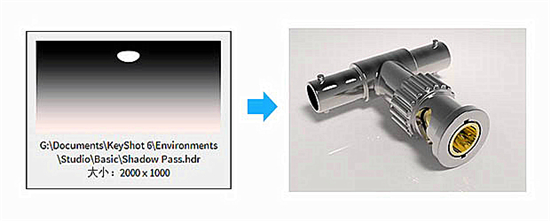

第十七步，使用下圖背景，得到效果，保存渲染文件及文件包，如圖17所示。

圖17 渲染文件

現在，通過中望3D進行閥自下而上設計和渲染課程就全部完成了。希望通過本課程的學習，大家可掌握中望3D中多種回轉體的建模方式、基本裝配以及裝配渲染等操作技巧，大家后續可以設計出更多類型的閥，在中望3D軟件中發掘出更多設計技巧。
