中望3D是國內領先的CAD軟件廠商中望公司推出的高端三維CAD軟件，擁有非常強大的三維CAD實體造型功能。中望公司于近日推出中望3D 2014Beta版，增加改進了很多實用的新功能，包括內嵌格式轉化器 、新增多組件插入功能、智能彎曲工具、全面優化工程圖等功能，本文向大家著重介紹主要應用于五金，鈑金，工藝品，玩具等行業的智能折彎功能（即彎曲工具）。下面和大家一起探討此功能在實際設計中的應用情況。

      一．以五金行業的門把手為例介紹下一下圓柱折彎
       1．首先創建立圓環體:

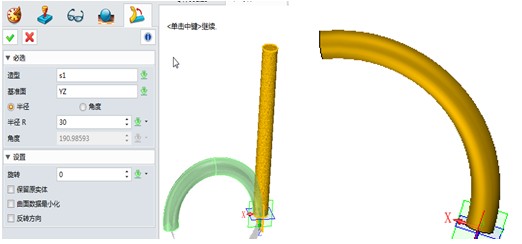

       2.   運用新功能圓柱折彎，一個步驟就完成操作見下圖，通過修改參數（半徑，角度，旋轉角度）都可以完成細節的修改，效果的優化，簡單快捷。



      二、再以輪胎為例介紹下一下圓環折彎

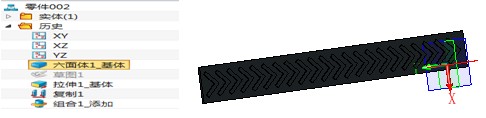

       1．首先通過新建六面體-草圖-拉伸-復制-布爾運算畫出輪胎的展開圖

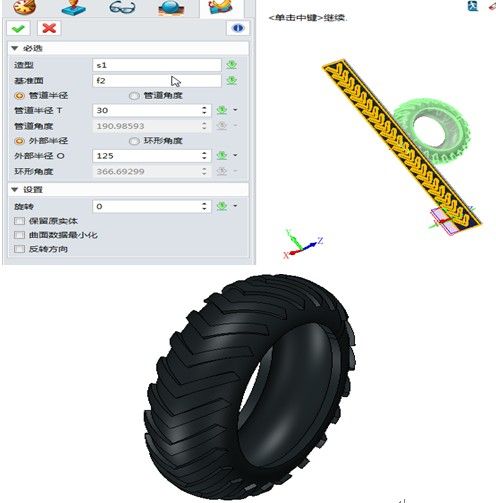

     2．運用新功能圓環折彎，通過對參數（管道半徑，外部半徑，旋轉角度）進行設置修改，即可完成輪胎設計細節的處理，效果的優化，非常簡單。


        三、再以斜齒為例，介紹扭曲功能

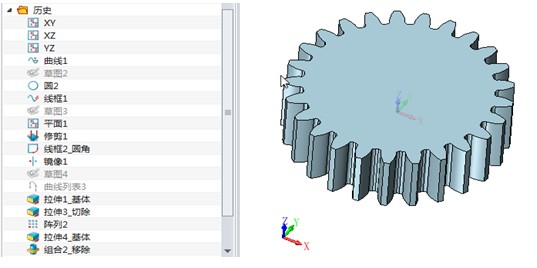

        1．先畫出直齒輪

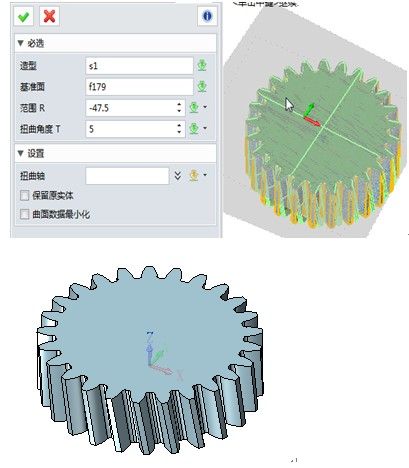

        2．使用扭曲功能創建斜齒輪 ，設置斜齒輪的角度

        如上圖，即可完成斜齒輪設計，操作簡單參數修改方便。

       四、錐削功能通過斜度絞刀產品設計來說明一下

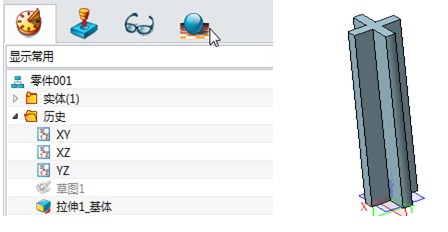

       1．先通過草圖拉伸畫出絞刀的輪廓

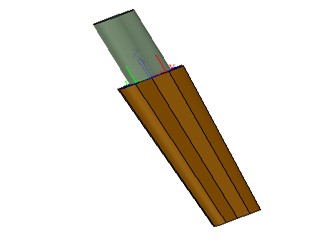

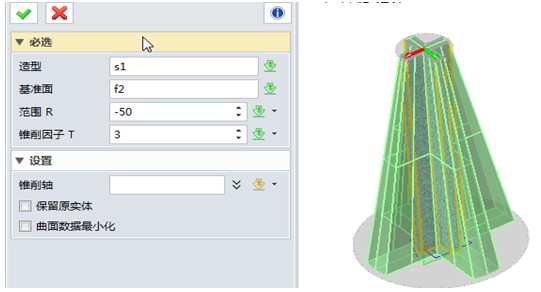

       2．再運用錐削命令，畫出絞刀的斜度


       3．再畫出刀柄，3個步驟造型就完成了，是不是很輕松方便？



       五、最后介紹伸展命令

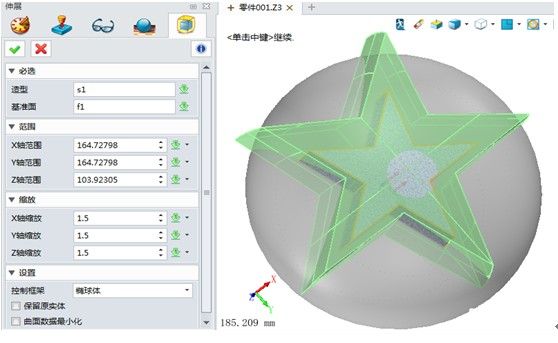

      伸展可以在一定范圍內沿X,Y,Z軸分別進行縮放，如下圖，操作簡單，只要選擇好造型，基準，設定好參數，即可完成操作。


       通過以上實例介紹，中望3D 2014智能折彎應用在工業設計過程中，是非常實用的功能亮點。中望3D 2014能夠滿足設計師們的工業設計需求，加快產品的CAD\CAM設計速度，迅速將設計師的想法概念完美的展現。大家可以登陸中望3D官網可免費提供下載試用。為了幫助更多想要快速掌握三維CAD設計的用戶，能夠輕松體驗中望3D2014新功能，特別在中望3D 2014 Beta搶先體驗版推出“你猜圖我獎iPad Mini”活動?；顒?dòng)期間，將結合萬人下載的“奉老師三維CAD/CAM培訓教程”，從中望3D 2014中挑選全新升級的功能亮點，通過微信將功能圖標發送給關注“中望3D”的參賽者，回復圖標對應的功能名字即可，具體活動規則歡迎點擊： http://www.zw3d.com.cn/market/list-13/article-216-1.html
