在制造業產品設計生產中，焊接的主要用途就是把小的金屬材料連接成大的（按圖紙或需要的尺寸），或通過連接（焊接）做出所需要的幾何體。在造船廠、飛機制造業、汽車制造、橋梁，機械機床設備等都離不開焊接。三維CAD中望3D 2015 beta版現已火速推出，基于為了滿足企業在焊接功能的設計應用需求，其中新版功能中開發了一個焊接的功能模塊，主要功能包括結構構件，角撐板，頂端蓋，焊縫等。為三維CAD工程師提供了工作便利，直接提升設計效率，解決了行業應用難點。下面將詳細講解每個功能的使用。

       一、結構構件
       1)     首先打開中望3D，插入草圖，見下圖：

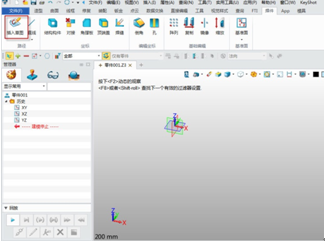

圖1/三維CAD中望3D草圖界面

       2)     創建草圖外形，創建結束之后，點擊退出草圖。

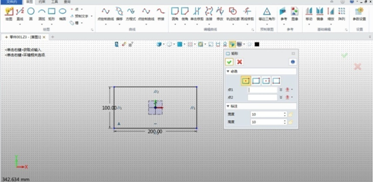

圖2/退出中望3D草圖

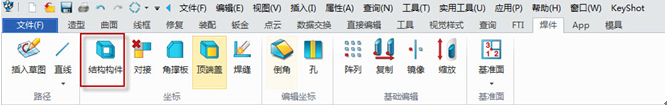

       3)     點擊結構構件功能，創建各式的鋼結構。

圖3/創建鋼結構

      創建以上鋼結構后，在標準里面選擇制式。如下圖：

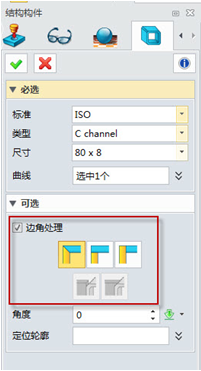

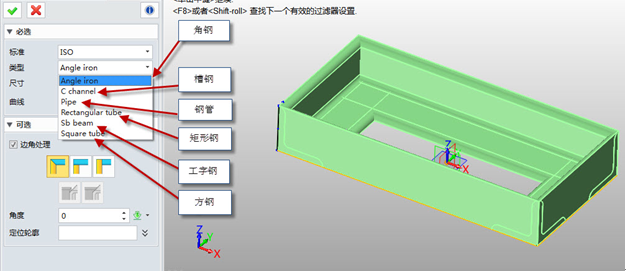

圖4/選擇制式

      接下來選擇各種構件的形狀，如下圖：

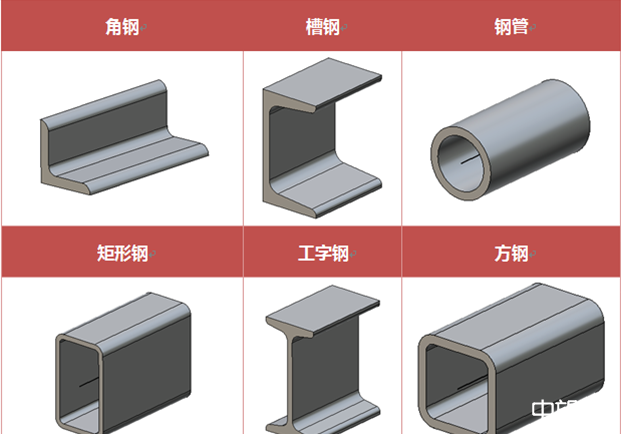

圖5/選擇構件形狀

       在選擇好構件形狀之后，我們可以選擇邊角的處理方式，因?yàn)槲覀兛梢赃x擇各種搭接方式。

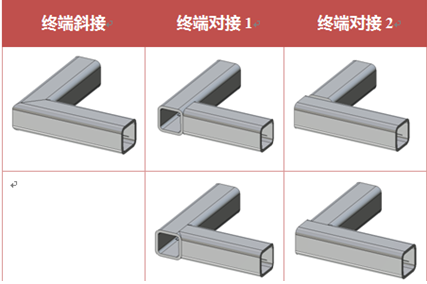

圖6/選擇邊角的處理方式

       并且可以改變鋼結構的旋轉角度，系統默認為0度3002根據實際情況，選擇好各個選項后， 就可以生成鋼結構了。

圖7/生成鋼結構

       二、角撐板
      下面我們介紹如何創建角撐板，首先點擊“角撐板”命令，選擇需要?jiǎng)?chuàng)建的面1以及面2，可以選擇輪廓類型，以及設置需要的尺寸大小。

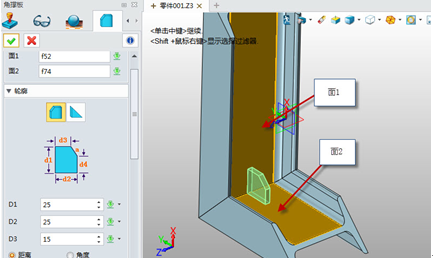

圖8/選擇面

       我們也可以設置倒角的大小以及位置，當然我們也可以設置這個支撐的寬度，我們可以手動輸入數值，或者滾動鼠標中鍵來設置實時預覽。

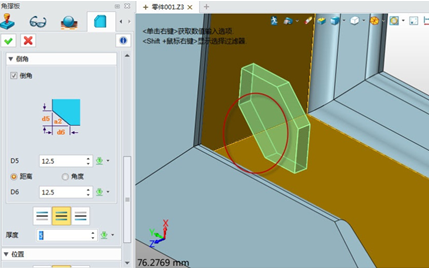

圖9/設置倒角的大小以及位置

       對于這個支撐的位置我們可以通過下方的位置來控制，也可以通過偏移距離更改到任意位置。

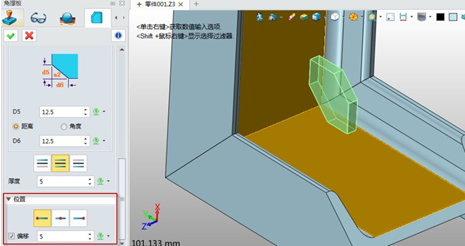

圖10/支撐的位置可以通過下方的位置來控制

        三、頂端蓋
        頂端蓋功能是在封閉的區域斷面生成一個蓋子，并且這個蓋的大小尺寸，以及厚度都可以隨時修改，并且我們可以調接倒角大小。

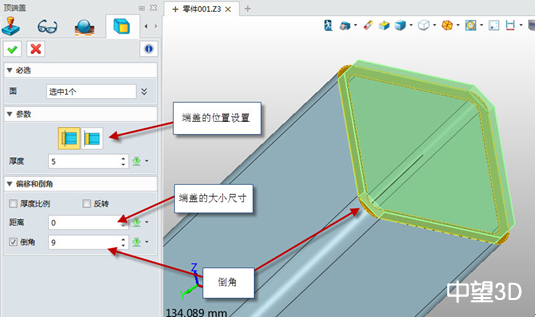

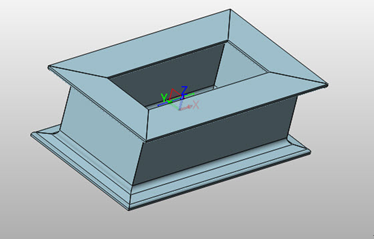

圖11/在區域斷面生成蓋子

       四、焊縫
       焊縫功能是為是在幾個構造之間創建焊縫造型。點擊焊縫功能，我們可以選擇焊接邊，也可以通過相交間接的創建焊接邊，也可以選擇焊縫的半徑。

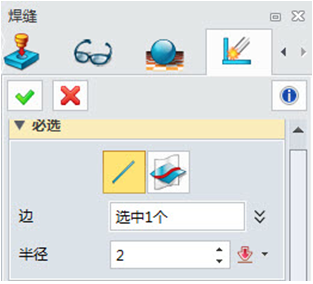

圖12/點擊焊縫功能

       可以選擇焊接的起始位置以及長度，并且我們可以選擇是全焊接還是點焊，并且可以控制焊縫的間隙長度以及焊縫的距離。

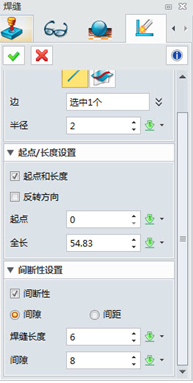

圖13/選擇焊接的起始位置以及長度

       結過幾個步驟后，下面呈現出的是不同的焊接效果，見下圖。

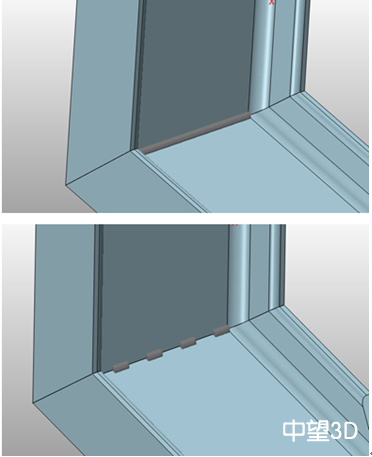

圖14/不同的焊接效果

       通過三維CAD中望3D進行結構構件、角撐板、頂端蓋、焊縫的幾種演示，展現出中望3D 2015新版的全新焊件模塊功能的便捷性和靈活性，更大解決了工程師們?cè)谶M(jìn)行產品設計過程中遇到的復雜性。中望3D 2015 beta版除了推出全新的焊件功能模塊，同時全面優化了建模的流暢性、工程圖3D標注、CAM加工的精準性、數據兼容性等，為企業、個人用戶提供更高效的數字化設計/制造全流程方案。為給用戶更好的使用體驗，現火熱進行中望3D 2015有獎測評活動，只需反饋使用建議，即可贏取iPad Mini和中望3D 2015正版激活號！請登錄中望3D2015專題頁面http://www.zw3d.com.cn/special/list-98.html進一步了解新功能及參與有獎測評。
