CAD中工具欄上的打印樣式下拉框無法使用是為什么

在 CAD 繪圖的打印輸出環節，工具欄上的打印樣式下拉框是快速切換打印樣式、調整圖紙打印效果的關鍵工具，無論是修改線條顏色、線寬，還是適配不同打印設備，都離不開它的輔助。但你是否常遇到這樣的問題：點擊打印樣式下拉框時毫無反應，或是下拉列表呈灰色不可選狀態，想要更換打印樣式卻無從下手？這種無法使用的情況不僅打斷打印設置流程，還可能因無法調整打印樣式導致圖紙輸出效果不符合要求，需要反復調試，嚴重影響工作效率。接下來，就讓我們一起探究工具欄上打印樣式下拉框無法使用的常見原因。

問題描述：

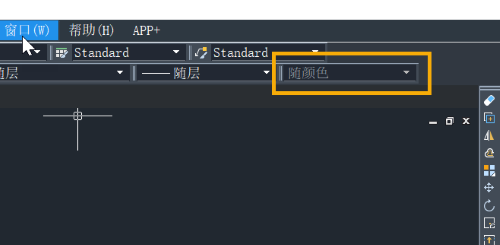

使用CAD時，【對象特性】工具欄最后的當【打印樣式】下拉菜單是灰顯狀態無法使用，如下圖，是為什么呢？

原因分析：

打印樣式分為CTB（顏色相關）和STB（命名相關）。

其中CTB比較常見，在CTB情況下，工具欄上的【打印樣式】是灰色的，無法使用。

可以用命令【CONVERTPSTYLES】，將打印樣式從CTB轉換為STB，這樣工具欄上的打印樣式就可以用。

或者在新建圖紙的時候，選擇STB的圖紙模板，如【ZWCADISO - Named Plot Styles.dwt】，打開后即是STB的打印樣式設置。

以上就是本文的全部內容，希望對大家有所幫助。
