CAD怎樣統計塊的數量

CAD如何統計塊的數量呢？接下來就為大家詳細介紹具體方法。

問題描述：

如何統計出圖紙中塊的數量？

解決方案：

方案一：

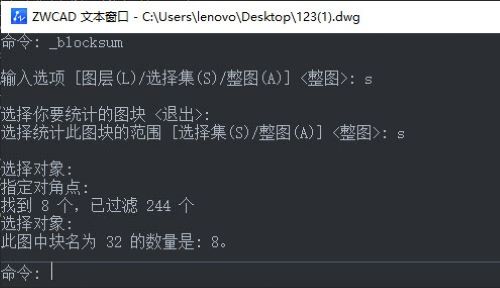

點擊菜單【擴展工具-定制工具-統計塊數】（【BLOCKSUM】命令），指定需要統計的圖塊，指定統計的圖紙范圍，命令欄顯示統計結果。

方案二：

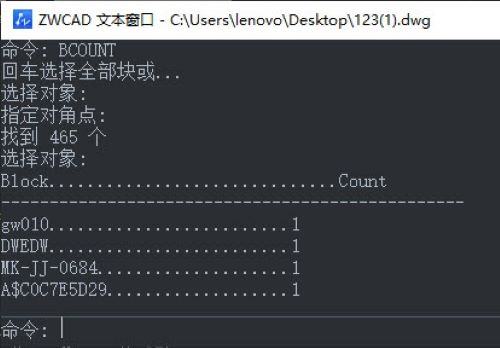

輸入命令【BCOUNT】，指定統計的范圍，命令欄以列表形式顯示范圍內各個圖塊的數量。

方案三

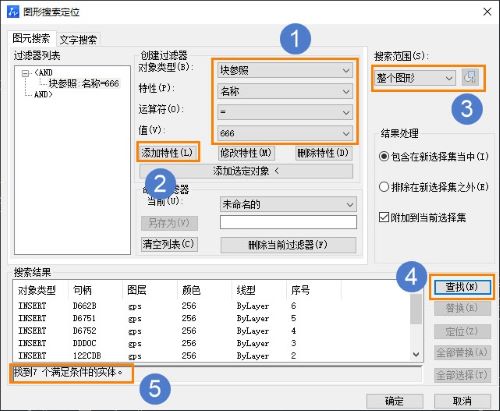

點擊菜單【編輯-查找】（【FIND】命令），在圖形搜索定位對話框中，設置需要過濾的對象為塊，并選擇塊名，指定搜索范圍，點擊【查找】，即可統計塊數量。

方案四：

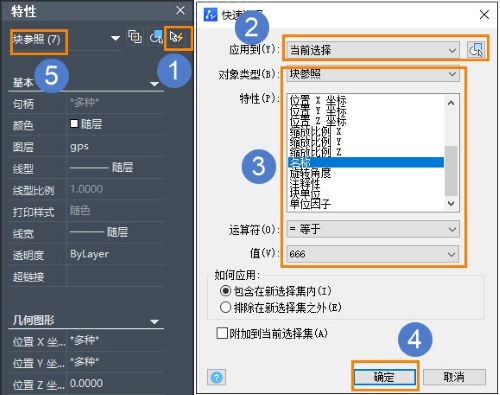

鍵盤【Ctrl+1】調出特性欄，在特性欄點擊【快速選擇】按鈕，在快速選擇里設置搜索范圍和指定塊名，【確定】后，特性欄即可顯示該塊的數量。

方案五：

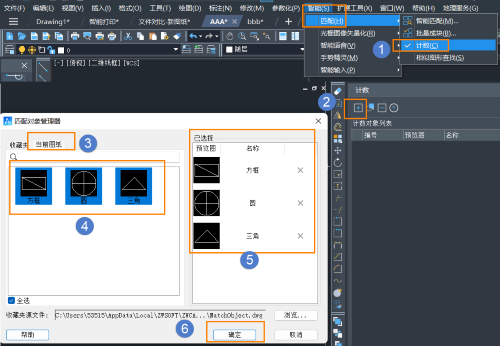

1.點擊菜單【智能-匹配-計數】，點擊【匹配對象管理器】，選擇【當前圖紙】，可以在左側預覽框中選擇需要統計的塊，選擇后會在右側已選擇預覽框里同步顯示，然后點擊【確定】；

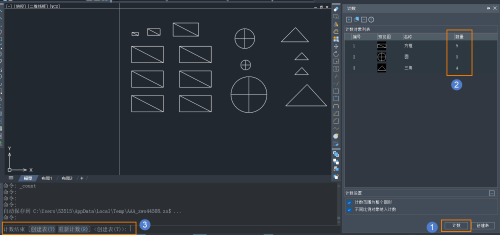

2.在【計數對象列表】會顯示納入統計的各類塊，點擊【計數】，顯示所有塊的數量，可以根據命令行的提示，選擇自動生成表格。

以上就是本文的全部?jī)?nèi)容，希望對大家有所幫助。
