CAD如何顯示圖形線寬

在 CAD 繪圖中，線寬是區分圖形層次、傳遞設計細節的關鍵元素，無論是機械圖紙中的輪廓線與輔助線區分，還是建筑圖紙中的墻體線與門窗線標注，合理的線寬設置都能讓圖紙更清晰易懂。明明在屬性面板中設置了線寬，繪圖區域卻始終顯示統一的細線，無法直觀判斷線寬效果；或是打印預覽時線寬正常，但繪圖界面中卻看不到差異，導致設計過程中難以把控細節？這種線寬不顯示的情況，不僅影響圖紙的可讀性，還可能因線寬設置不當導致打印成果不符合要求。想要讓 CAD 圖紙的線寬效果一目了然，提升設計精度與圖紙專業性，接下來就為你介紹具體的圖形線寬顯示方法。

問題描述：

在畫圖時分別設置了0.4和0.25不同的線寬，但顯示出來的效果卻沒有區別。

解決方案：

方案一：

鼠標單擊狀態欄中【顯示/隱藏線寬】按鈕。

方案二：

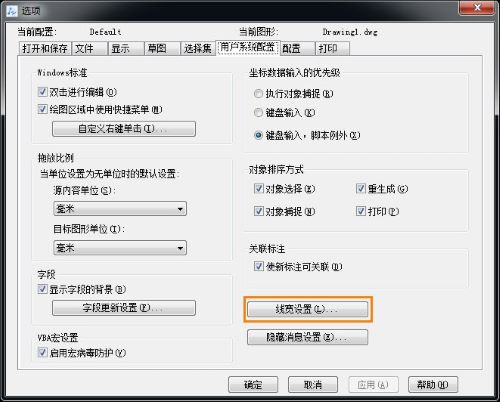

1.輸入命令【OPTIONS】，回車，進入“選項”對話框，進入【用戶系統配置-線寬設置】；

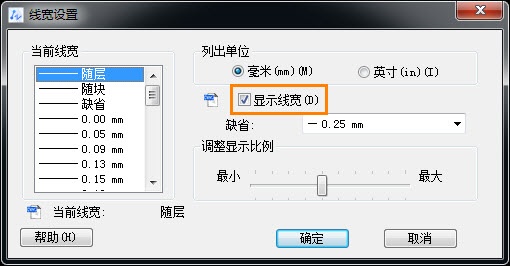

2.勾選【顯示線寬】。

以上就是本文的全部內容，希望對你有所幫助。
