在使用CAD作圖的時候經常會使用到一些輔助使用工具，比如推斷約束、捕捉模式、動態輸入等。其中捕捉相關的工具是經常使用到的，也經常出現，有捕捉模式、對象捕捉、對象捕捉追蹤三個，那么捕捉是什么意思，其中最常用的對象捕捉又是什么意思呢？

  其實，捕捉是一項非常實用，可以說是為設計師節省了一大半時間的一項功能。所謂捕捉就是將線段、線條視為一個個點的組成，捕捉就是抓取其中的一個點。對象捕捉就是光標在接近某些特殊點時自動指引到這些特殊的點，比如中點、圓心等。這樣設計師就可以快速的確定這些點，不用再去計算、測量。

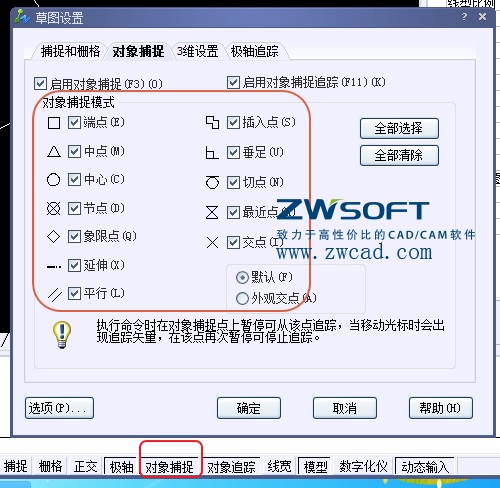

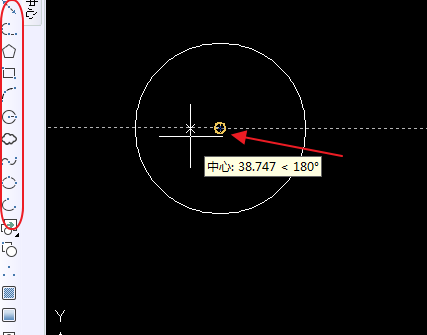

  我們可以在CAD軟件的底部標簽欄中找到對象捕捉，右鍵，點擊設置，就可以設置捕捉那些點，我們選擇其中的原點，當我選擇新的繪圖時靠近之前畫的圓，圓心自動出現了標志。
