CAD如何繪制長度固定的矩形
在CAD中用命令REC畫矩形很簡單，但是畫固定長度的矩形就有相對復雜點, 那么在CAD中如何繪制長度固定的矩形呢?接下來小編為大家介紹畫固定長度的矩形的方法。

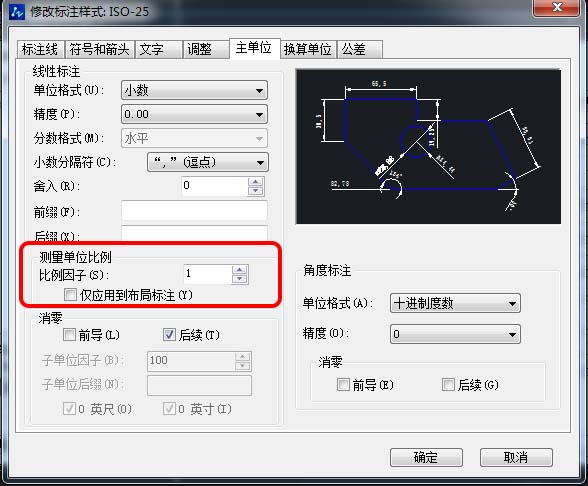

1、首先設置圖例，以200mm*100mm的矩形為例。接著確定圖紙的圖例，如果是1:1的圖紙，繪圖時輸入的長度就是實際長度，否則繪圖的尺寸就是實際尺寸/圖例。這里設置圖例為1:1。

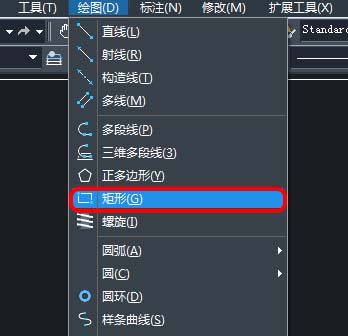

2、然后可以通過點擊工具欄的命令按鈕，或者在上方的菜單欄里點擊繪圖，下拉里有矩形，或者直接輸入矩形的快捷鍵rec然后回車找到矩CAD形命令。

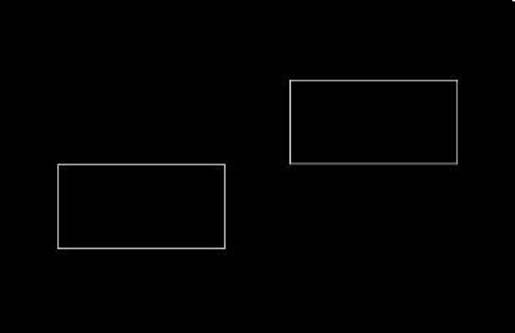

3、最后繪制矩形。

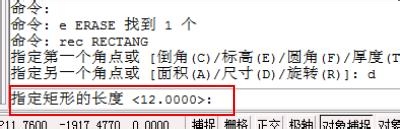

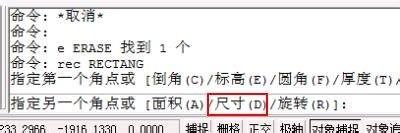

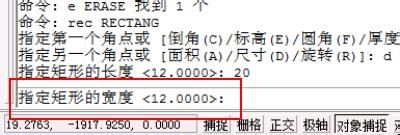

方法1：輸入REC命令后，移動鼠標來確定矩形的頂點，接著輸入指令：D，設置矩形的大小。
方法2：輸入REC命令后，確定頂點后·，接著輸入指令@200,100，并回車確定。
