問題描述

1、把圖形連同標注從一張圖復制到另一張圖，標注尺寸線移位，標注文字?jǐn)?shù)值有變化。

2、打開文檔，標注文字?jǐn)?shù)值有變化。

問題原因

標注尺寸與圖形關聯。

解決方法

1、在原圖命令行輸入【DIMDISASSOCIATE】,然后【回車】

2、命令行提示；

選擇要解除關聯的標注…

選擇對象：

3、復制圖形及尺寸，粘貼到另外一張圖上。

可以調整【選項】設置，直接創建非關聯標注

1、在命令行輸入【OPTIONS】，然后【回車】。

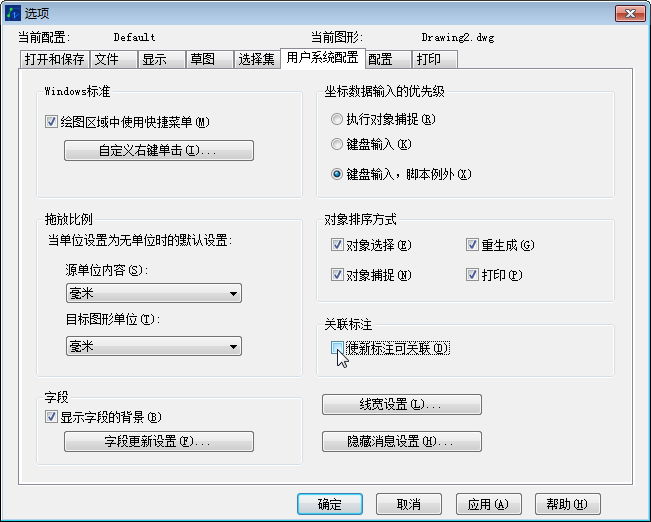

2、在【選項】對話框中選擇【用戶系統配置】選項卡，在【關聯標注】組合框中撤選【使新標注可關聯】復選框。

3、此設置保存在圖形中，只對當前圖形有效，所以每次新建文件都要設置。
