問題描述

CAD中的布局功能是做什么用的，相對于在模型里繪圖有什么優勢。

布局

CAD的布局功能可模擬圖紙頁面的顯示，一個布局就如同一張可以使用各種比例顯示一個或多個模型視圖的圖紙。在布局空間操作時可以瀏覽模型空間中的圖形，必須要通過 創建視口的方式。默認情況下，系統為一個圖形提供兩個布局，布局 1 和布局 2?？筛鶕?jù)需要在圖形中創建多個布局，每個布局都設置不同的打印設置和紙張大小。

模型空間一般用來設計圖形，創建和編輯圖形等大部分的工作。而打印的準備工作通常是在布局中進行的。因?yàn)椴季趾蜏?zhǔn)備圖形打印的環境在視覺上接近于最終的打印結果 。

解決方法

下面用一個簡單的示例表達布局的運用方法。

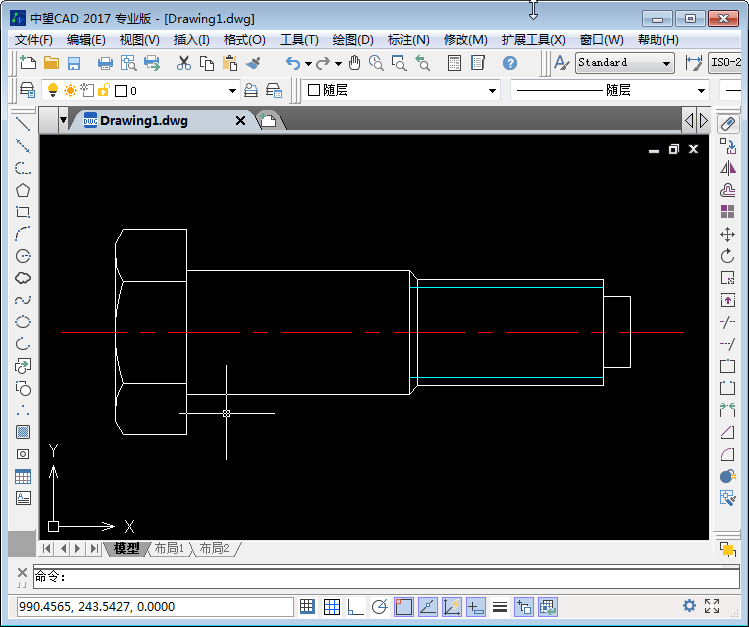

1、在模型空間里，按照1:1的比例繪制圖形。

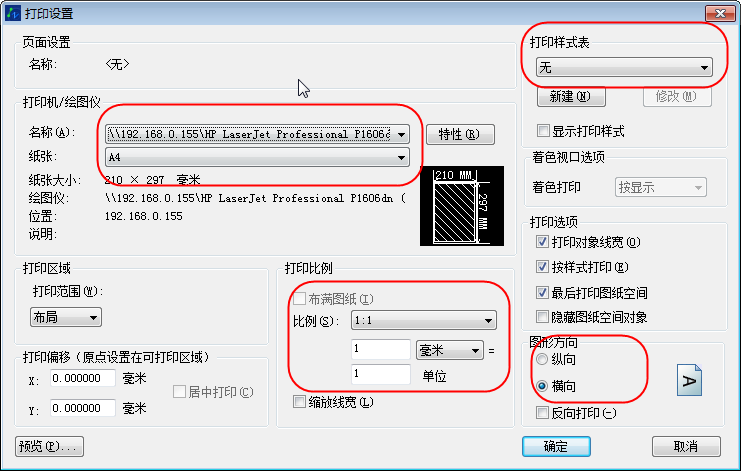

2、切換到【布局1】界面，在命令行輸入【PAGESETUP】，然后回車，打開頁面設置對話框，點擊【修改】按鈕，將里面的打印機名稱、紙張、比例、打印樣式表、圖形方向等設置好，點擊【確定】按鈕完成設置。

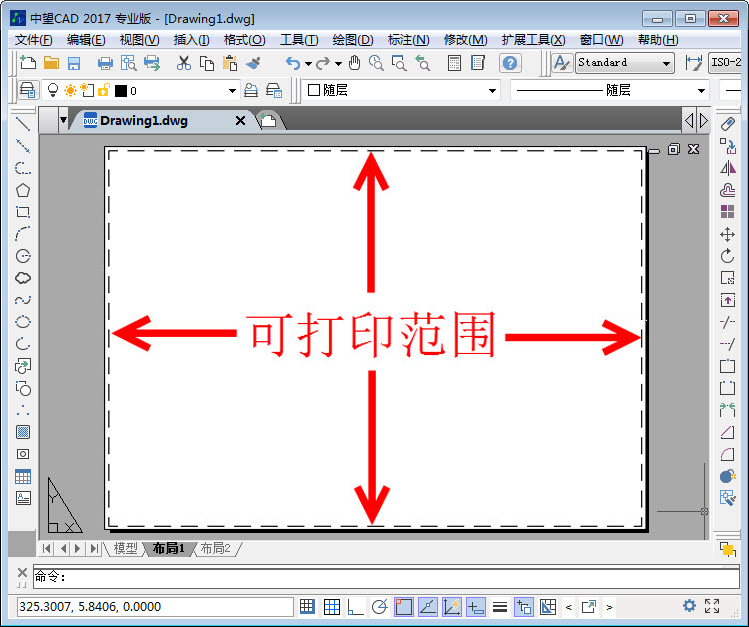

3、布局中的白色紙張范圍即為模擬最后打印的紙張效果，白紙邊緣一圈虛線的內部的圖形才會被打印。

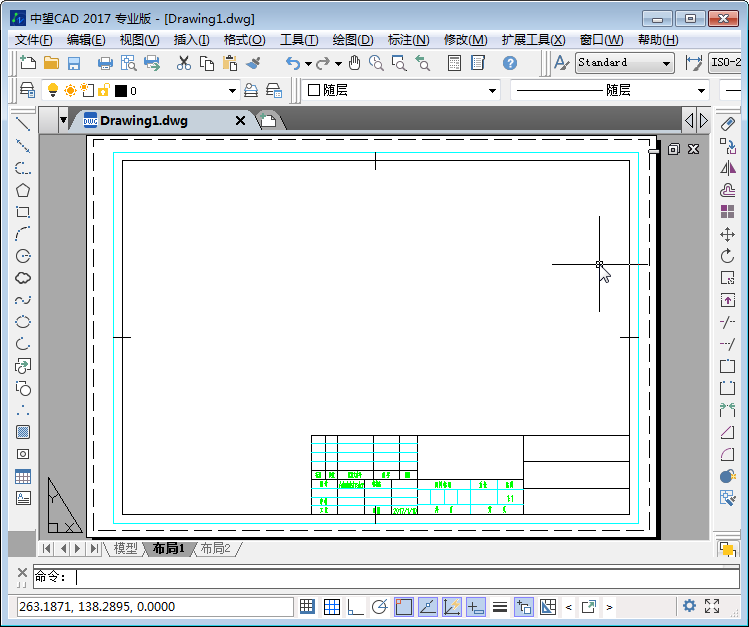

4、插入需要的圖框?？梢詫⑹孪葴?zhǔn)備好的圖框復制到這里，或者在這里手動繪制也可以，注意圖框的大小要和前面頁面設置的紙張大小相匹配，圖框需要打印的部分注意挪動到虛線內。

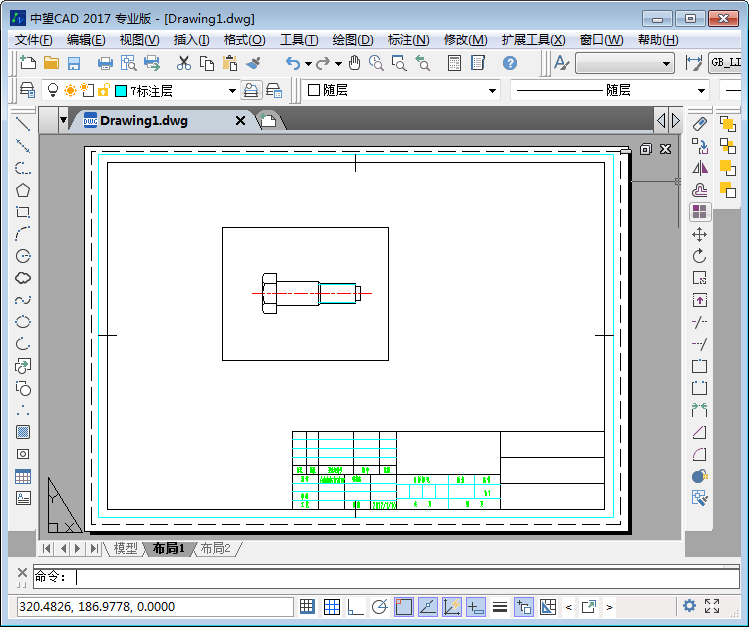

5、在命令行輸入【VPORTS】,然后【回車】，彈出視口對話框，選擇單個視口建立，在布局內定一個矩形范圍形成視口。通過視口可以查看到模型空間的圖形，在視口內雙擊，就進入模型空間編輯的狀態，可以調整圖形在視口中顯示的范圍。在視口外面雙擊，即回到布局空間的編輯狀態。

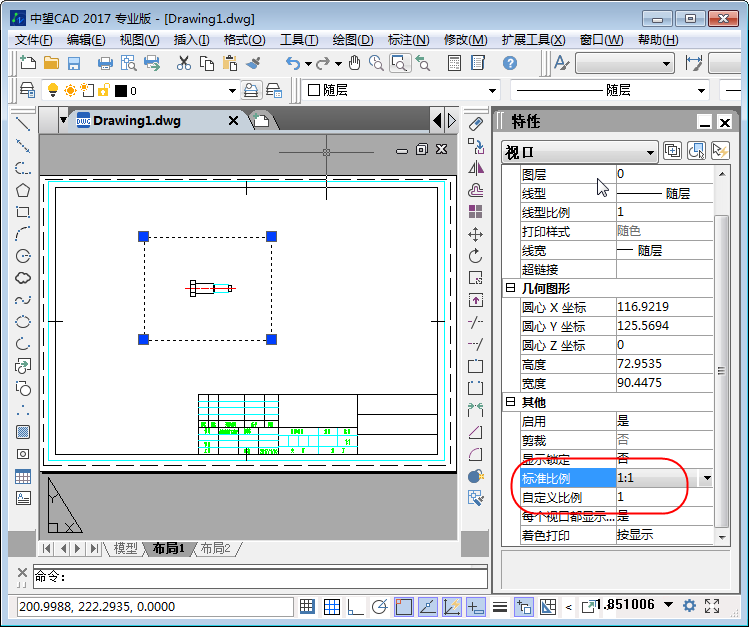

6、選擇視口，在命令行輸入【PROPERTIES】，然后【回車】，打開特性欄，對視口比例進行調整，使得視口內圖形可以合適地顯示出。

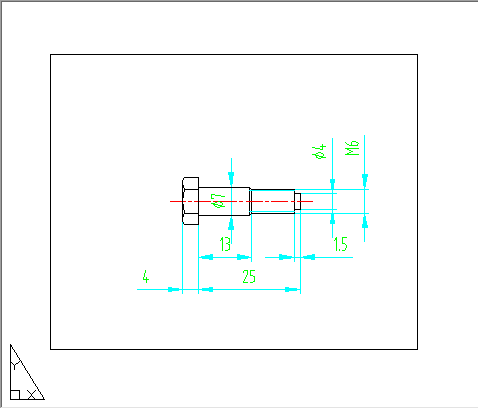

7、在布局空間的編輯狀態下，用1：1的標注比例因子，對圖形進行標注。

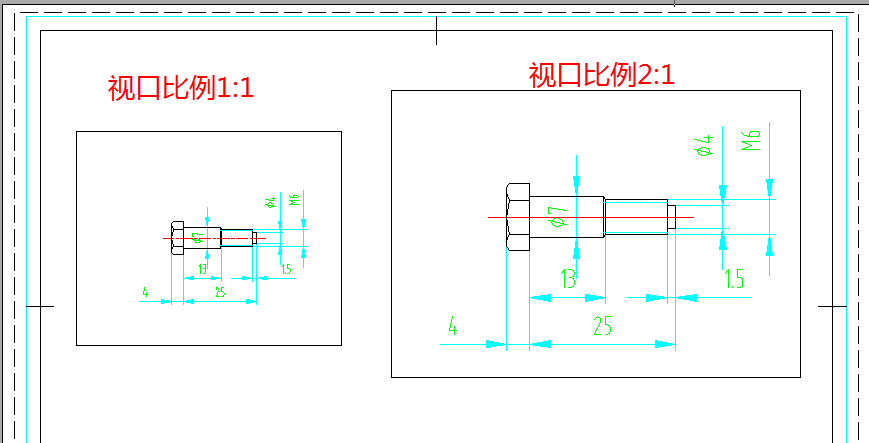

8、新建一個視口，將比例設為上一個視口的2倍，用同樣的標注比例因子，對圖形進行標注?？梢钥吹皆谑褂脴?biāo)注樣式一樣的情況下，標注的值是一樣的，故標注視口內對象的時候，標注會自動匹配視口比例。

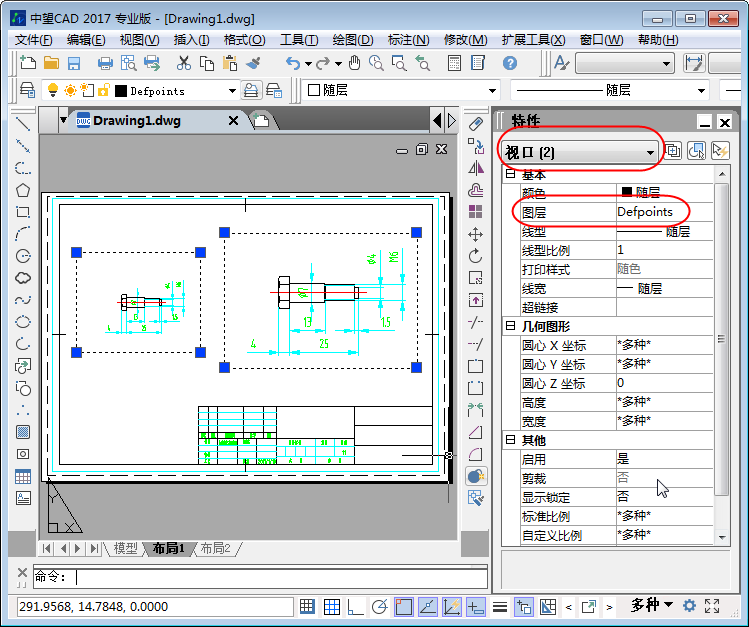

9、選中視口，將視口的圖層放到【Defpoints】層，這樣在打印圖紙的時候，視口的線框?qū)⒉粫?huì)被打出。

10、到此，布局繪圖完畢，在此布局下用打印出圖時，打印對話框中的打印機名稱、紙張大小等都會與頁面設置一致，無需像在模型空間每次需要手動調整，從而方便出圖。
