如何在CAD整圖中提取局部

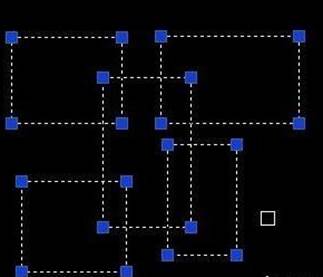

打開要處理的CAD文件，在整圖中選中要導出的局部圖形。

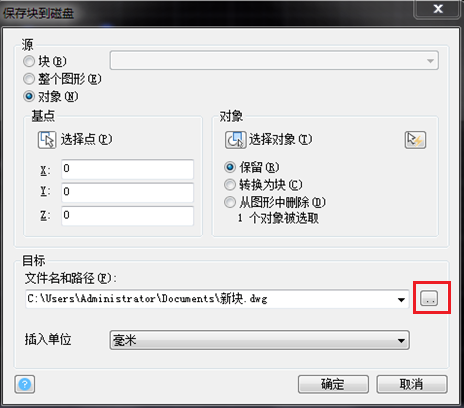

命令行輸入“w”彈出 “保存塊到磁盤”對話框。點擊文件名和路徑后面的小方框。

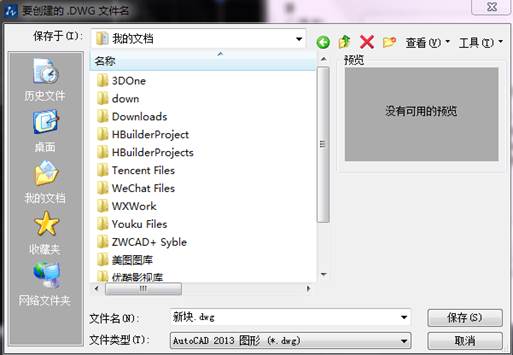

彈出對話框，這里可以更改圖形的存放位置、名稱及CAD版本。
點擊保存就形成了新的塊文件。

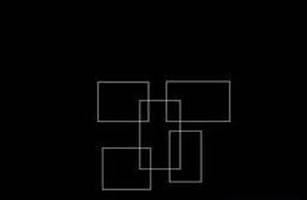

打開這個文件可以看到，這個文件里只存在剛才選中的圖形。
