為什么CAD中外部參照無法參照編輯

有時候在CAD中插入外部參照時，我們并未改變外部參照的比例或其他參數，但當雙擊外部參照，彈出“參照編輯”對話框后點“確定”按鈕的時候，CAD卻提示“選定的外部參照不可編輯”，這是為什么呢？

這并不是你當前的文件有什么問題，而是被插入的參照原文件中進行了相關的設置，不允許對此文件進行參照編輯。檢查方法很簡單，打開參照原文件，在命令行輸入XEDIT變量，回車，看看值是否為0，如果為0，表示此文件作為外部參照插入到其他圖后是無法參照編輯的。該問題的解決辦法有兩種：

1、使用變量XEDIT，將變量的值設置為1就可以。

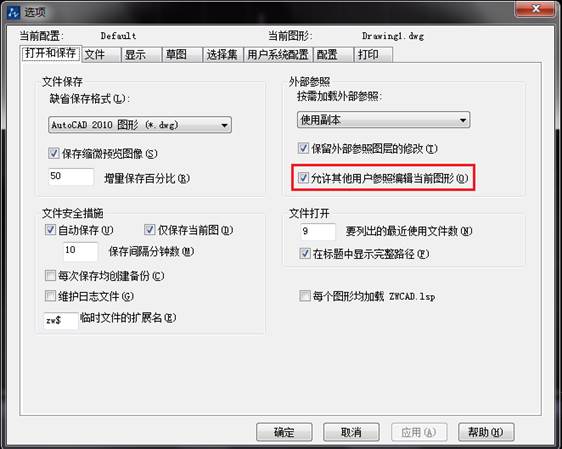

2、你也可以在選項對話框里進行設置。輸入OP，回車，打開“選項”對話框，在“打開和保存”選項的外部參照相關參數中勾選“允許其他用戶參照編輯當前圖形”。這個設置的也是XEDIT變量。
