什么是CAD標注特征比例和標注測量單位比例

一、標注特征比例

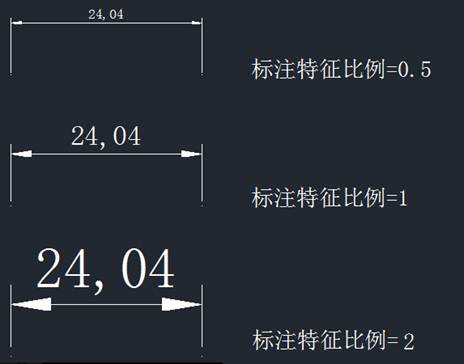

所謂的標注特征，指的就是標注的箭頭、文字、尺寸線，標注特征比例就是控制這些元素的大小的，如下圖所示。

通過上圖我們可以看到，當使用相同的標注樣式，標注特征比例不同時，標注的值沒有變化，但文字和箭頭的大小跟隨比例不同產生了變化。

CAD為什么要提供這個標注特征比例呢？這主要是考慮打印出圖的需要。每個行業、每個單位對于圖紙上的標注都是有明確的規定，比如字高是多少，箭頭的長寬是多少等等，也就是說不管你用什么比例打印，最終打印出來的標注的這些特征尺寸都應該是相同的。我們?cè)谠O(shè)置標注樣式的時候，就可以按照規定設置好字高、箭頭等尺寸，然后根據出圖的比例設置標注特征比例，比如要1：100出圖，就將標注特征比例設置為100，1:50打印，就把標注特征比例設置為50。很多設計人員會設置多種標注樣式，標注名稱改為類似DIM100，DIM50，然后分別用在不同比例的圖紙中。

二、標注測量單位比例

有時我們希望按1:1的比例打印，這樣就無法按1:1的比例來畫圖，假設畫一張1:100的建筑圖，我們?cè)诋?huà)圖的時候就需要將建筑的尺寸縮小100倍，比如3000寬的房間在圖中就畫成30，但標注的時候我們?nèi)孕枰獦?biāo)注成3000，這時就要將測量單位比例設置為100。

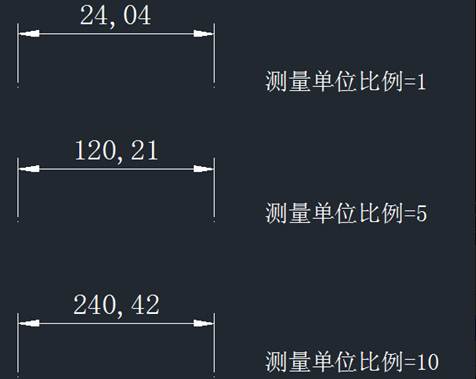

測量單位比例又叫標注線性比例，可以通過變量：DIMLFAC控制。相同長度，不同測量單位比例標注效果如下圖所示。
