如何在CAD中利用圖片繪出復雜的圖形

在工作中，你有可能會遇到客戶一些復雜的圖紙標注不全，或者樣品無法用簡單的工具測量出來。那么如何把這些圖繪出來呢？下面介紹下如何讓利用圖片的形式在CAD中繪出復雜的圖形方法：

1、把客戶圖紙轉換成圖片jpg，或者給客樣正面拍張照片；

2、插入——圖像管理器——附著——選擇本地的圖片——確定；

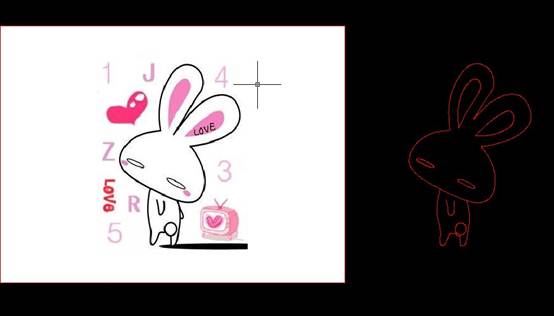

3、用樣條曲線或者圓弧等工具，跟著圖片的邊緣描繪出來（線條顏色調成跟圖片有反差的顏色）；

4、將描繪出的圖形從圖片中移出，縮放比例，將所描繪的圖片，縮放成所需的實際尺寸。
