如何用CAD繪制八角凳

在CAD中想要繪制一張八角凳的圖紙，應該如何繪制呢？下面小編給大家?guī)硪粋€(gè)用簡單的正多邊形命令繪制教程，有需要的朋友可以接著往下看。

1、正常啟動中望CAD2019軟件，選擇“文件-保存”菜單命令，將其保存為“八角凳.dwg”文件。

2、在命令行中輸入或動態輸入[polygon]命令（快捷鍵為[pol]）,來執行正多邊形命令在“輸入側面數<4>:”提示下輸入8，并按空格鍵確定。

3、在視圖窗口中，選擇正多邊形的中心點，以此確定正多邊形的中點位置。根據命令行提示，選擇“外切于圓”選項。

4、按[F8]鍵打開“正交”模式，水平向右拖動鼠標指針，并輸入圓的半徑為200mm,然后按空格鍵盤確定，這樣就繪制出了一個外切于圓半徑為200mm的正八邊形。

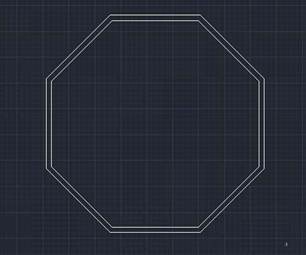

5、通過同樣的方法，按[F3]鍵打開“對象捕捉”模式，再按[F10]鍵打開“對象追蹤”模式，捕捉到八邊形的中心點為中心點，再繪制出一個外切圓半徑為210mm的正八邊形，這樣就繪制出了八角凳圖形。
