CAD怎么繪制梯形

怎么用CAD繪制一個梯形呢？梯形是CAD中比較常見的基本圖形，除了特殊的梯形之外，我們?nèi)绾瓮ㄟ^已知幾條邊長，來畫一個梯形呢？下面小編通過直線工具給大家畫一個上底是15，下底是78，兩條腰分別是65和58的普通梯形。

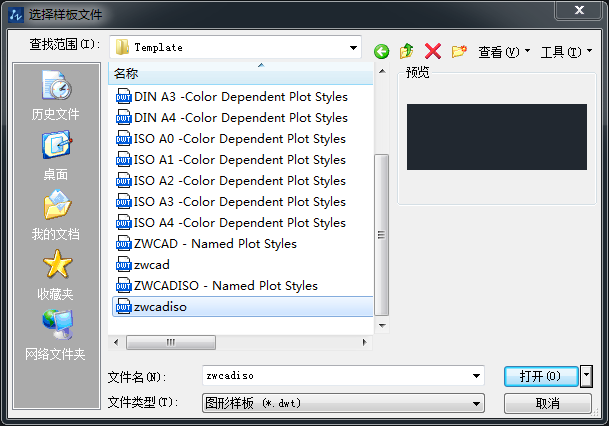

1、打開CAD，新建一個工程，選擇zwcadiso選項，如下圖所示。

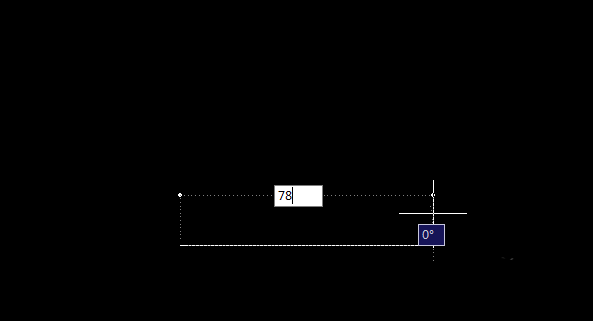

2、畫一條長是78-15=63的線段，作為梯形的下底，如下圖。

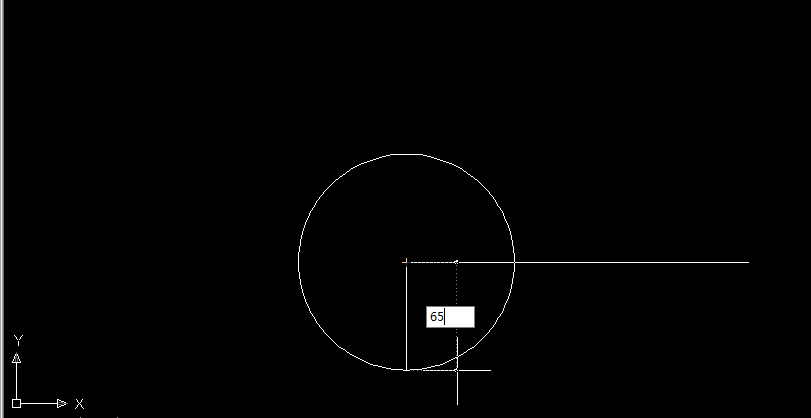

3、以長度為63的線段的一個端點為圓心，畫一個半徑是65的圓。如下圖

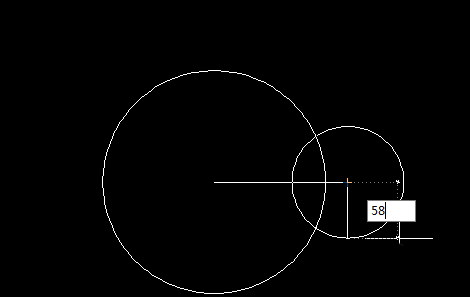

4、同樣的方法，以長度為63的線段的另一個端點為圓心，畫一個半徑是58的圓。如下圖

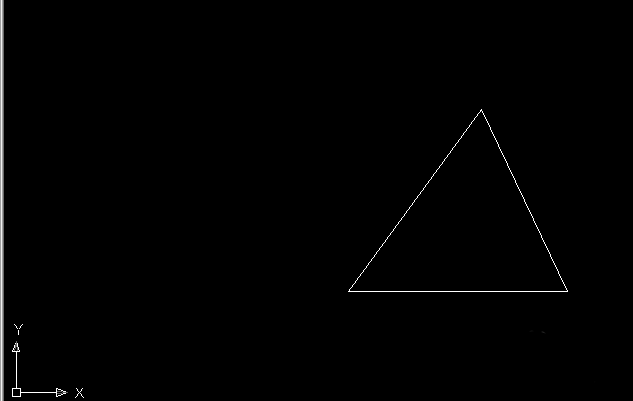

5、兩個圓有一個交點，將此交點和63的線段兩端連接起來，然后將兩個圓刪除，如下圖。

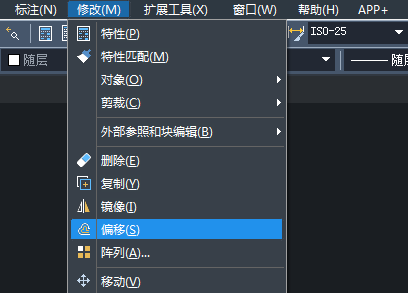

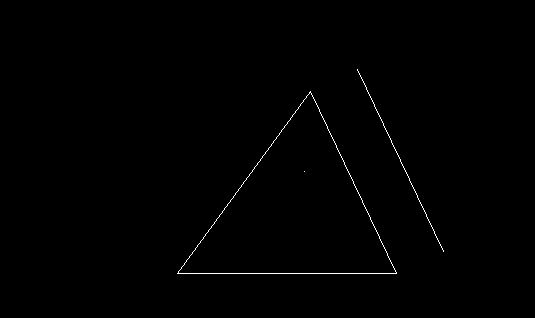

6、選擇“ 修改”菜單中的“偏移”命令，將三角形的右側(cè)邊向右偏移15，如下圖

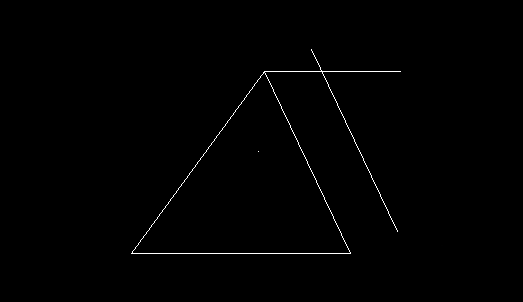

7、打開正交模式，以三角形的上端頂點為起點畫直線，和偏移線有一個交點，如下圖。

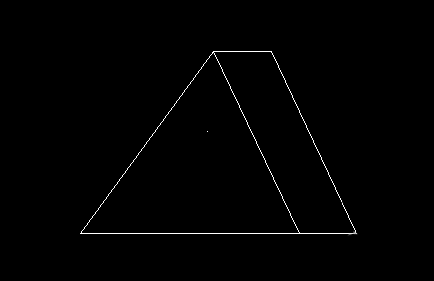

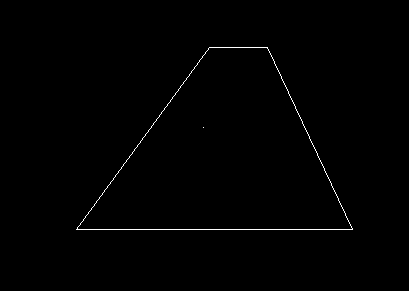

8、移動偏移線到水平線上，如下圖，連接各個點，梯形圖即可完成。

以上就是cad繪制梯形的教程，很簡單，看完自己可以著手試一下哦。
