CAD怎么繪制一個立體五角星圖案？CAD軟件可以繪制多種多樣的圖形，如何繪制一個立體的五角星呢？今天小編教給大家中望CAD立體五角星的畫法，下面是詳細的教程參考。

1、首先打開CAD軟件，單擊快捷鍵“圖層特性管理器”或者輸入命令“LA”打開“圖形特性管理器”窗口。

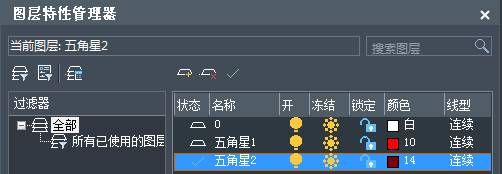

2、新建圖層：?jiǎn)螕簟靶陆▓D層“或者按住ALT+N，以”0“圖層為標準新建兩個圖層，并雙擊名稱，將兩個圖層的名字改為”五角星1“和”五角星2“，然后單擊顏色，將顏色分別改為”紅“和”14“，點擊確定

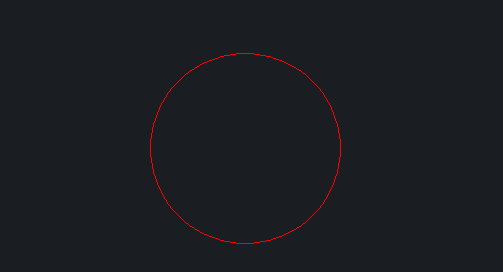

3、繪制圓形：輸入命令”C“，并按提示指定圓心，并設置半徑為100

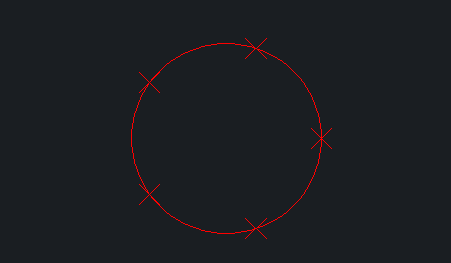

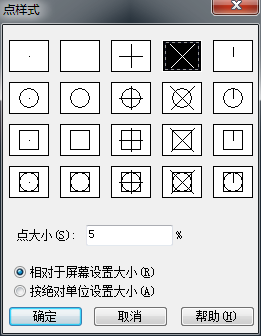

4、等分圓形：首先輸入命令”DDPTYPE“彈出”點樣式“對話框，選擇圖示的×樣式，點擊確定，然后輸入命令”DIV“，按提示將圓分為五等份

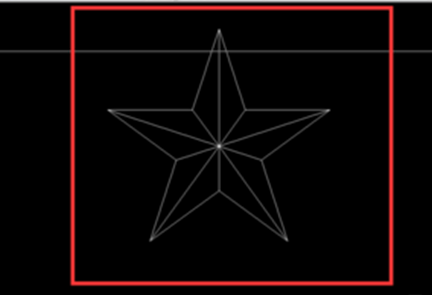

5、繪制五角星：在圓形的中心畫一條直線等分圓形，并在直線的中點畫一個點，并以該點為中心，用”RO“命令旋轉圓至左右對稱狀態，接著用直線命令”L“或者”PL“將點按五角星的形狀連接起來，刪除多余線條、輔助線和輔助點，只保留五角星的輪廓線。

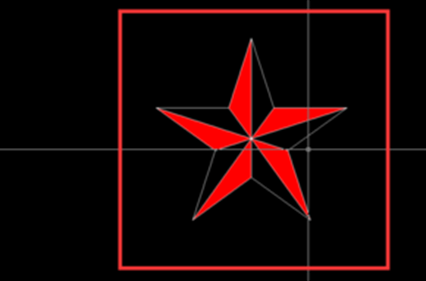

6、在”圖層特性管理器“的下拉菜單中選擇圖層”五角星1“，輸入命令”H“，彈出”圖案填充和漸變色對話框“，單擊”圖例“，選擇”SOLID“，確定，然后單擊”添加：拾取點“，間隔選取五角星上的區域，然后確定

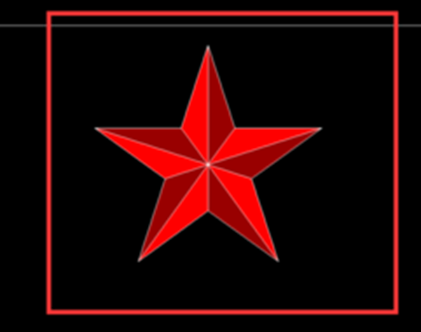

7、在”圖層特性管理器“的下拉菜單中選擇圖層”五角星2“，重復上述步驟，選取剩余的區域進行填充，一個五角星就繪制好了

以上就是CAD繪制立體五角星的教程，給CAD制圖基礎入門學習的人一些參考，希望大家喜歡。
