CAD怎么通過三角形的三個頂點來繪制圓弧

CAD繪制圓弧的方法有很多，今天小編向大家介紹其中一種，就是CAD通過三角形的三個頂點來繪制圓弧的方法，下面是具體的教程介紹，很簡單，適合新手學習，大家一起來看看吧。

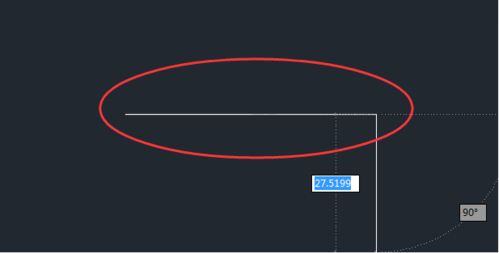

1、打開CAD軟件，為了規范圖形，先繪制一條長50mm的水平直線，作為三角形的第一條邊；

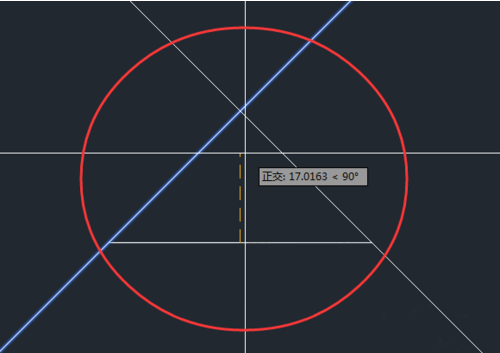

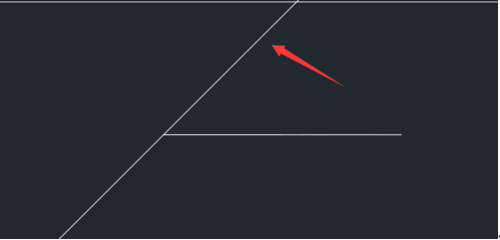

2、隨意繪制一個斜線，需要使用構造線中的角度功能才能繪制此線。

3、使用MI（鏡像命令）以直線的中間為基礎，鏡像另一側的斜線，當然也可以同樣使用構造線，不過此時在輸入角度時，要使用負值；

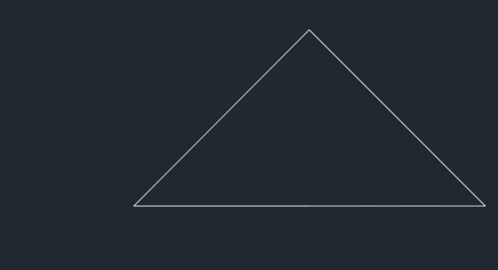

4、通過修剪得到的三角形如下圖；（使用修剪命令時，先點空格，然后直接選需要修剪的直線就好了）

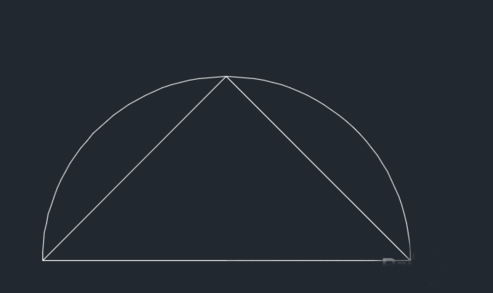

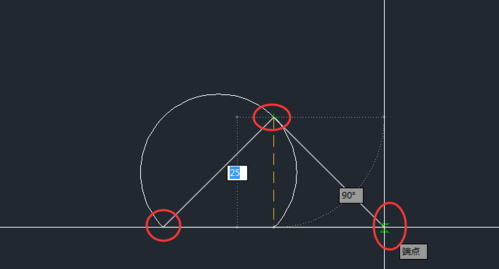

5、單擊三點繪制圓弧命令后，依次選擇三角形的三個頂點（圖1所示），選擇完成后，最終通過三點繪制的圓弧如圖；

以上就是CAD通過三角形的三個頂點來繪制圓弧技巧介紹，希望能對大家有所幫助！
