CAD怎么利用對象捕捉查詢距離

中望CAD中【查詢】距離命令可以用來查詢?nèi)我鈨牲c(diǎn)坐標之間的距離。選擇特定點時最好使用對象捕捉來精確定位,CAD對象捕捉命令：dist

也可以使用CAD對象捕捉快捷鍵

【距離】查詢命令可以得到如下信息：

選取點之間的間距

在xy平面上的角度

與xy平面的夾角

兩點間在x、y、z軸上的增量Δx,  Δy，Δz

【距離】查詢操作步驟：

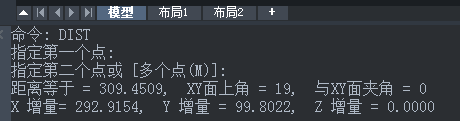

命令：dist

執行距離命令

指定第一點：捕捉點1

指定第二點：捕捉點2

依次捕捉要測距離的兩個點（如CAD圖1）

距離 = 122.0656，XY 平面中的傾角 = 35，  與 XY 平面的夾角 = 0

X 增量 = 100.0000，  Y 增量 = 70.0000，   Z 增量 = 0.0000

顯示兩點之間的信息，即夾角<B=35°，兩點距離L=122.0656，Y軸高度H=70
