如何在CAD中輸入文字
在使用CAD繪制圖紙時,我們經常會輸入一些文字用來標注或說明,這些文字有單行文字也有多行文字,多行文字的命令是MTEXT,單行文字的命令是TEXT。
使用多行文字的時候通常也就拖個矩形框確定范圍,然后根據需要設置寫一下字高,輸入會添加空格或回車換行。接下來將給大家介紹一下如何在CAD圖中輸入多行文字的方法,希望可以幫助到大家!

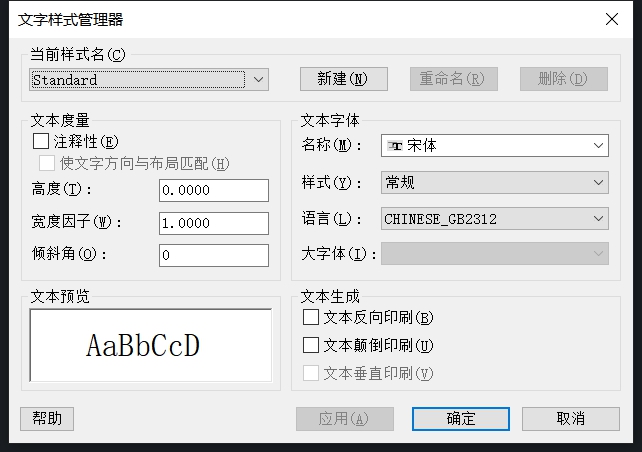

1. 打開中望CAD軟件,在命令行輸入【ST】按回車鍵,或依次點擊【格式】——【文字樣式】,會彈出【文字樣式管理器】對話框。

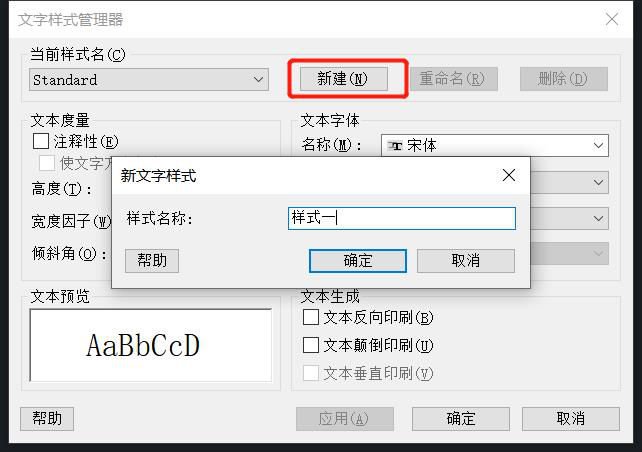

2. 點擊【文字樣式管理器】中的【新建】,輸入新建文字樣式的名稱,點擊確定。

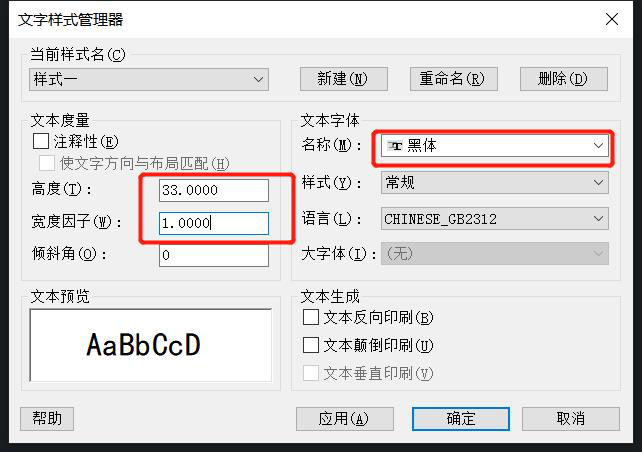

3. 按照自己的實際需求,設置該文字樣式的字體、高度、寬度比例等。在設置文字樣式的時候,高度默認為0,在這種狀態下,文字或標注文字的高度會使用默認值。如果文字樣式設置了高度,在輸入文字或用作標注文字的時候會自動使用文字樣式的高度,比如我們將文字樣式的高度設置為33,如下圖所示。

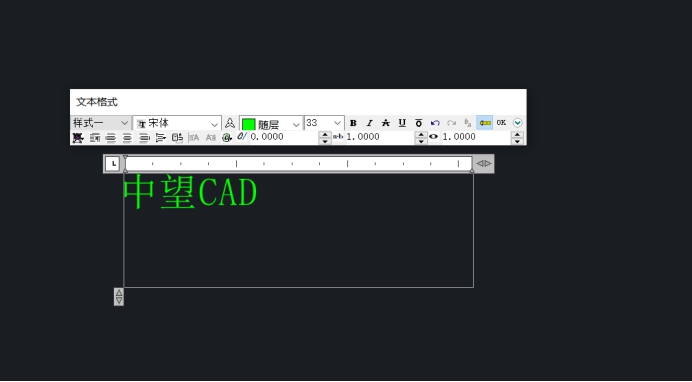

如果此文字樣式為當前文字樣式,或者在輸入多行文字的時候選用此文字樣式,文字高度就會默認為33,如下圖所示。
以上就是在中望CAD中輸入單行文字和多行文字的詳細方法,大家可以根據自己的實際需求靈活地運用。
