CAD設置圖形界限的方法

在中望CAD中進行設計和繪圖的工作環境是一個無限大的空間，即模型空間，它是一個繪圖的窗口。在模型空間中進行設計可以不受圖紙大小的約束，通常采用1:1的比例進行設計。在CAD中進行大圖繪制的時候，屏幕是無法完全顯示我們所繪制的圖形的。這時就需要設置圖形界限了，設置圖形界限是將所繪制的圖形布置在這個區域之內。圖形界限可以根據實際情況隨時進行調整。那么，CAD要怎樣設置圖形界限呢？

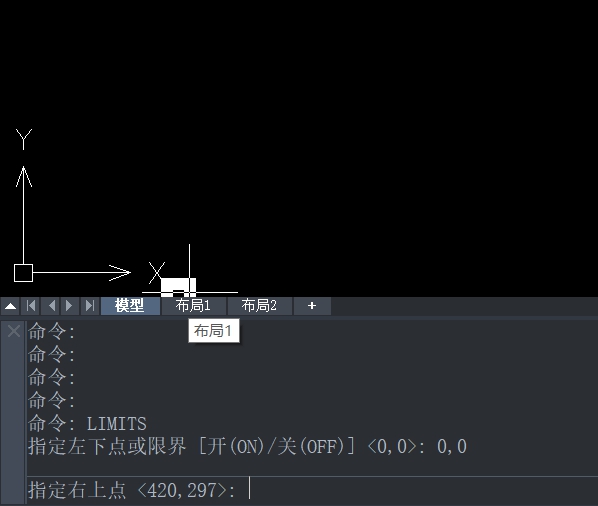

1. 在命令行輸入【LIMITS】并按回車鍵確認，根據提示輸入“0，0”作為圖形左下角點坐標，按回車鍵確認。

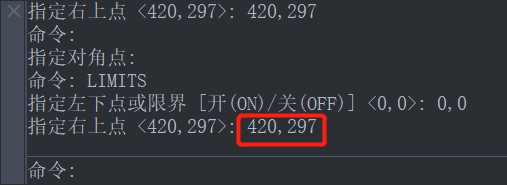

2. 根據提示輸入“420,297”作為圖形右上角點坐標，按回車鍵確認，圖形界限就設置完成了。

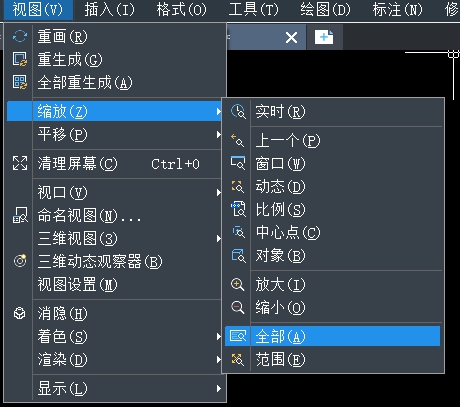

3.右上點要根據選擇的圖紙大小來設置，以上是以A3圖紙（420,297）為例。由左下點和右上點所確定的矩形區域為界限。圖形界限設置完成后，需要依次點擊CAD編輯器上方的【視圖】——【縮放】——【全部】才能觀察到整個圖形。

以上就是CAD設置圖形界限的方法，t通過簡單的步驟就可以設置好圖形界限，希望可以幫助到大家!
