在使用CAD軟件制圖的時候，會遇到需要在圖形的頂角處建立斜面邊，即倒角的情況。在CAD中有一個專門用于建立倒角的命令，就是CHAMFER命令，這個命令可以幫助我們?cè)趦蓷l同性質的線段之間快速地建立一條表示倒角的斜線。CHAMFER命令有兩種建立倒角模式：距離模式和角度模式。本文將帶大家了解如何運用CHAMFER命令的距離模式建立倒角。

1.打開中望，用矩形工具繪制一個矩形，縮放到合適的顯示位置；

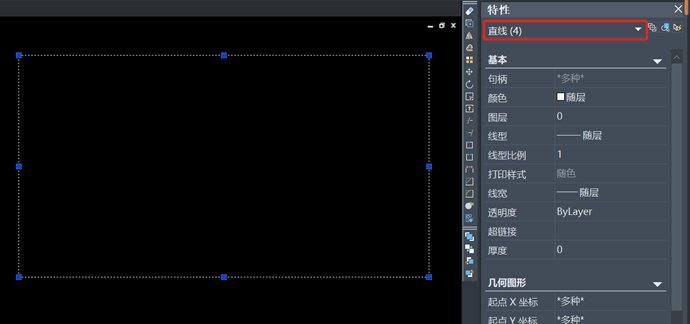

2.用分解工具將矩形分解成四條獨立線段；

3.啟動倒角命令：在命令行中輸入【CHAMFER】并按回車鍵確認；

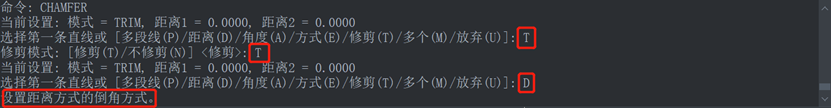

4.在命令行中輸入【T】，按回車確認后，再次輸入【T】，開啟修剪模式；

5.在命令行中輸入【D】，開啟距離模式；指定第一個倒角距離時根據實際需要輸入數字，在這里我們輸入【2】作為倒角距離，第二個倒角距離同樣輸入【2】；確定距離后輸入【M】，按回車鍵開啟多個模式；

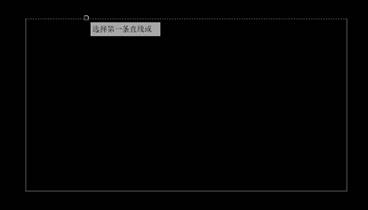

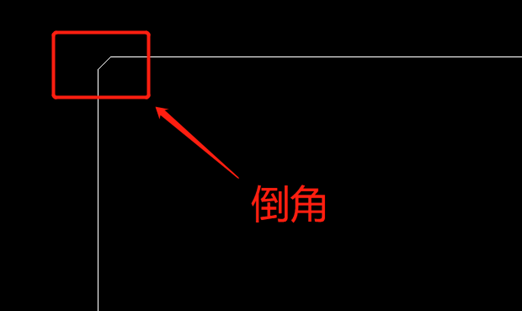

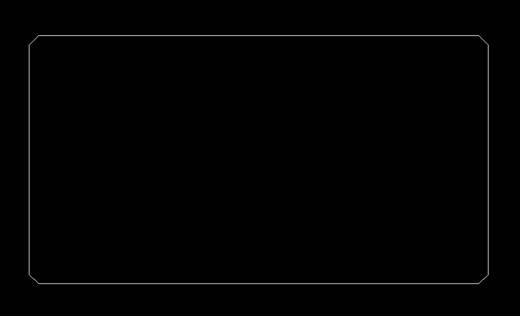

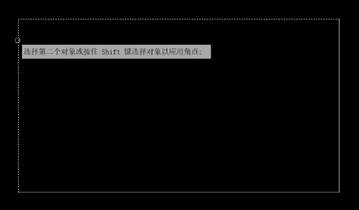

6.依次選擇需要倒角的直線，直到矩形的四個頂角都完成倒角后，按回車鍵結束倒角命令。

以上就是CAD中運用CHAMFER命令的距離模式建立倒角的方式，希望對你有所幫助！
