在使用CAD軟件制圖的時候，會遇到需要在圖形的頂角處建立斜面邊，即倒角的情況。在CAD中有一個專門用于建立倒角的命令，就是CHAMFER命令，這個命令可以幫助我們?cè)趦蓷l同性質的線段之間快速地建立一條表示倒角的斜線。CHAMFER命令有兩種建立倒角模式：距離模式和角度模式。本文將帶大家了解如何運用CHAMFER命令的角度模式建立倒角。

1.打開中望CAD，繪制一個矩形，縮放到合適位置；

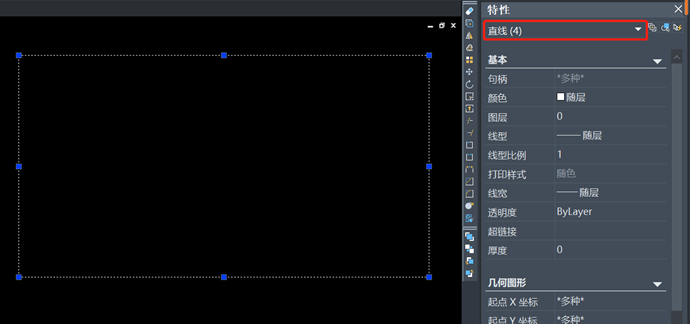

2.用分解工具分解矩形為四條線段；

3.啟用倒角命令：在命令行中輸入【CHAMFER】并按回車鍵確認；

4.在命令行中輸入【T】，按回車確認后，再次輸入【T】，開啟修剪模式；

5.在命令行中輸入【A】，按回車鍵確認，開啟角度模式；

6.指定第一條直線的倒角長度：輸入數字【15】按回車鍵確認；

7.指定第一條直線的相對角度：輸入數字【60】按回車鍵確認；

8. 確定長度與角度后輸入【M】，按回車鍵開啟多個模式；

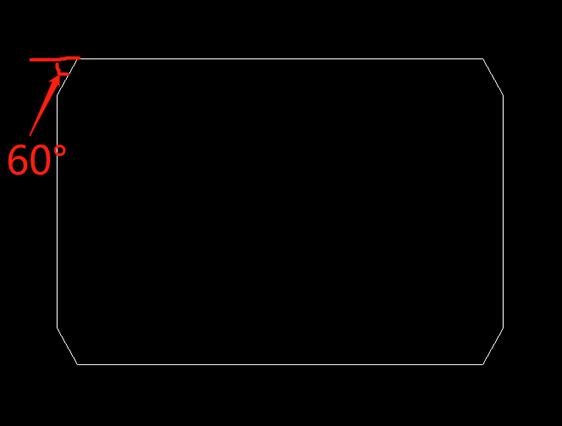

9.一次選擇需要倒角的直線，直到矩形的四個頂角都完成倒角后，按回車鍵結束倒角命令。

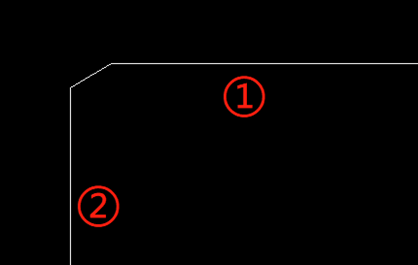

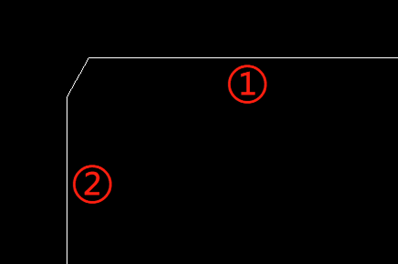

使用指定角度的方式建立倒角時需要注意，設置的距離和角度值與進行倒角時選擇的對象順序有關，如下圖所示，先選擇直線①后選擇直線②的效果如左圖，先選擇直線②后選擇直線①的效果如右圖。

以上就是CAD中運用CHAMFER命令的角度模式建立倒角的方式，希望對你有所幫助！
